Karta Kryteria (okno dialogowe Kryteria profilowania)

Za pomocą tej karty można utworzyć nowe definicje kryteriów profilowania.

Uwaga: Parametry, które zostały wyświetlone pod grupami Metoda profilowania oraz Rzutowanie, różnią się w zależności od parametrów Obiekt docelowy i Rzutowanie. Na przykład, jeśli jako obiekt docelowy wybrano parametr Rzędna, parametr Rzędna zostanie wyświetlony poniżej parametru Obiekt docelowy. Następnie można wprowadzić rzędną.

Jeśli kryteria są obecnie używane przez co najmniej jedną skarpę, nie można edytować wartości parametrów Cel i Rzutowanie.

Metoda profilowania

Obiekt docelowy

Określa docelową metodę profilowania. Kliknij jedną z poniższych opcji:

• Powierzchnia: określa, że linie rzutowania profilowania będą przedłużane od zarysu aż do dopasowania do powierzchni. Podczas tworzenia profilowania wykorzystującego te kryteria zostanie wyświetlony monit o wybór docelowej powierzchni.

  Powierzchnia jako cel skarpy (widok przekroju)


• Rzędna: określa, że linie rzutowania profilowania będą przedłużane od zarysu aż do określonej rzędnej. Wprowadź liczbę dodatnią lub ujemną w polu Rzędna.

  Rzędna jako cel skarpy (widok przekroju)


• Rzędna względna: określa, że linie rzutowania profilowania będą przedłużane od zarysu, dopóki nie osiągną rzędnej (głębokości lub wysokości) określonej względem zarysu. Wprowadź liczbę dodatnią lub ujemną w polu Rzędna względna.

  Rzędna względna jako cel skarpy (widok przekroju)


• Odległość: określa, że linie rzutowania profilowania będą przedłużane z zarysu aż do określonej odległości poziomej. Wprowadź wartość dodatnią w polu Odległość.

  Odległość jako cel skarpy (widok przekroju)



Rzutowanie

Określa rodzaj rzutowania. Wybory różnią się w zależności od metody profilowania.

• Nachylenie wykopu/nasypu: tworzy skarpę, rzutując określoną wartość nachylenia na cel, który może znajdować się zarówno nad, jak i pod zarysem, np. na powierzchnię lub styczną rzędnej. Nachylenie jest zawsze wartością dodatnią, natomiast typ nachylenia określa, czy biegnie ono w górę, czy w dół od zarysu. Nachylenie może być formatowane jako wartość nachylenia względem poziomu lub względem pionu albo jako procentowa lub dziesiętna wartość nachylenia. Parametr pokrewny dla obiektu docelowego będącego powierzchnią: patrz sekcja Porządek wyszukiwania.
• Nachylenie wykopu: tworzy skarpę, rzutując określoną wartość nachylenia w górę na cel. Nachylenia mogą być formatowane jako wartość nachylenia względem poziomu lub względem pionu albo jako procentowa lub dziesiętna wartość nachylenia.
• Nachylenie nasypu: tworzy skarpę, rzutując określoną wartość nachylenia w dół na cel. Nachylenia mogą być formatowane jako wartość nachylenia względem poziomu lub względem pionu albo jako procentowa lub dziesiętna wartość nachylenia.
• Odległość: tworzy profilowanie z liniami rzutowania, które zostają wydłużone w poziomie na ustaloną od zarysu.
• Nachylenie: tworzy profilowanie poprzez rzutowanie na określoną (bezwzględną) rzędną przy użyciu określonej wartości nachylenia. Wprowadź wartość dodatnią lub ujemną. Nachylenia mogą być formatowane jako wartość nachylenia względem poziomu lub względem pionu albo jako procentowa lub dziesiętna wartość nachylenia.
• Rzędna: tworzy profilowanie poprzez rzutowanie na określoną (bezwzględną) wartość rzędnej.
• Rzędna względna: tworzy profilowanie poprzez rzutowanie na wartość rzędnej, która jest mierzona względem rzędnej zarysu.

Porządek wyszukiwania

Określa, czy w przypadkach, w których możliwe byłoby utworzenie zarówno nachylenia wykopu, jak i nasypu, ma być najpierw podejmowana próba wyznaczenia nachylenia wykopu, czy nasypu. Na przykład, jeśli powierzchnia docelowa jest stromo nachylona, w obu przypadkach możliwe będzie znalezienie przecięcia.

• Najpierw wykop: najpierw podejmuje próbę utworzenia skarpy w górę od zarysu. W razie braku rozwiązania tworzy skarpę w dół od zarysu.
• Najpierw nasyp: najpierw podejmuje próbę utworzenia skarpy w dół od zarysu. W razie braku rozwiązania tworzy skarpę w górę od zarysu.

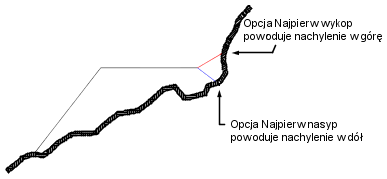

Różne wyniki uzyskiwane z opcjami Najpierw wykop i Najpierw nasyp (widok przekroju)

Uwaga: Technicznie obie te sytuacje to „nasyp”. W programie Autodesk Civil 3D nachylenie skierowane w górę jest traktowane jako wykop, a nachylenie skierowane w dół — jako nasyp.

Rzutowanie (Nachylenie wykopu/Nachylenie nasypu/Odległość/Rzędna/Rzędna względna)

Uwaga: Wartości dostępne dla rodzaju rzutowania różnią się w zależności od wybranego rodzaju obiektu docelowego.

Format

Określa sposób reprezentacji nachylenia. Na liście kliknij Nachylenie (proporcja) lub Nachylenie (procent). Format można dalej edytować w oknie dialogowym Ustawienia skarpy.

Odległość

Określa stałą odległość od zarysu dla rzutowania. Wprowadź wartość lub kliknij , aby wybrać odległość na obszarze rysunku.

Nachylenie (proporcja)

Określa wartość nachylenia. Wprowadź dodatnią wartość względem poziomu lub pionu.

Nachylenie (procent)

Określa wartość nachylenia. Wprowadź dodatnią wartość jako procent dziesiętny.

Rozstrzyganie konfliktów

Rozdzielczość nałożenia narożnika wewnętrznego

Określa, w jaki sposób rzuty wewnętrznych narożników są czyszczone, jeśli w narożniku zarysu zdefiniowane są różne rzędne. Taka sytuacja powstaje w dwóch potencjalnych rzędnych punktu rzutowania. Można nakazać uśrednienie nachyleń, tak aby zeszły się w tym samym punkcie, lub zwiększenie bądź zmniejszenie jednego z nachyleń.

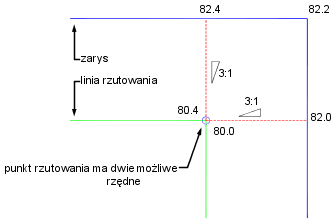

Konflikt rzędnych narożnika (widok planu)

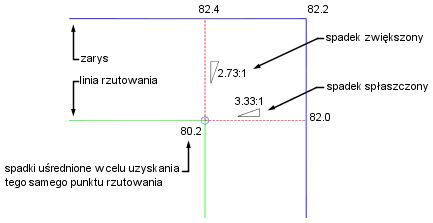

• Użyj średniego nachylenia: uśrednia nachylenia tak, aby zeszły się w tym samym punkcie rzutowania.

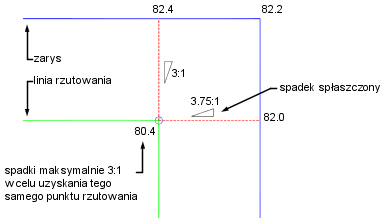

• Utrzymuj maksymalne nachylenie: utrzymuje określone nachylenie jako maksymalne i spłaszcza nachylenie rzutowane z obrysu na jedną stronę.

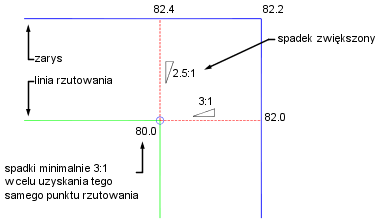

• Utrzymuj minimalne nachylenie: utrzymuje określone nachylenie jako minimalne i zwiększa nachylenie rzutowane z obrysu na jedną stronę.
