Okno dialogowe Ustawienia profilu rurociągu

To okno dialogowe służy do określania ustawień profilu rurociągu.

Można określić odsunięcie i odniesienie odsunięcia oraz styl odsunięcia dla profilu rurociągu.

Ogólne

Rurociąg

Określa nazwę rurociągu, do którego zostaną zastosowane wybrane ustawienia.

Styl odsunięcia

Określ jeden z następujących stylów profilu rurociągu:

• Długość cięcia. Określa odsunięcie stosowane do każdej długości rury (na podstawie długości cięcia zdefiniowanej dla części rury) na górze geometrii rury w rurociągu.
• Odsunięcie przy kolanach. Umożliwia określenie odsunięcia stosowanego do górnej części geometrii kolana w rurociągu.

Profil odniesienia

Umożliwia określenie odniesienia odsunięcia dla rurociągu. Wybierz jedną z następujących opcji:

• Brak. Odsunięcie nie jest stosowane do rurociągu.
• Profil. Używa profilu powierzchni, profilu układu lub profilu, który został utworzony z rurociągiem, jako odniesienia odsunięcia. Wybierz profil z listy.
• Utwórz z powierzchni. Umożliwia utworzenie nowego profilu z istniejącej powierzchni na rysunku. Wybierz powierzchnię z listy Wybierz powierzchnię.

Odległość odsunięcia

Umożliwia określenie odległości odsunięcia między położeniem Stylu odsunięcia a Profilem odniesienia rurociągu. Wybierz opcję Aktualizuj dynamicznie, aby zachować odsunięcie, jeśli rurociąg zostanie zmodyfikowany. Domyślnie cały rurociąg nie jest odsunięty, chyba że zostały utworzone zakresy pikiet, które nie są określone jako Dynamiczne na karcie Nadpisania.

Narysuj profil w

Umożliwia określenie widoku profilu, w którym ma być wyświetlany rurociąg. Dostępne są następujące opcje:

• Nowy widok profilu. Otwiera kreatora Utwórz widok profilu, za pomocą którego można określić ustawienia tworzenia nowego widoku profilu na rysunku w przypadku profilu rurociągu.
• Istniejący widok profilu. Monituje o wybranie istniejącego widoku profilu, w którym będzie wyświetlany nowy profil rurociągu, lub o zaktualizowanie istniejącego profilu rurociągu.
• Tylko aktualizacja. Umożliwia aktualizację profilu, ale bez wyświetlania monitu o podanie widoku profilu.

Zastąpienia

Lista zakresu odsunięcia rurociągu

• Dodaj zakres. Umożliwia dodanie wiersza do listy zakresu odsunięcia rurociągu. Po utworzeniu dodaj informacje o zakresie pikiet i określ, czy zakres pikiet ma być dynamicznie aktualizowany przez odległość odsunięcia zdefiniowaną na karcie Ogólne. Jeśli zakres nie jest ustawiony jako dynamiczny, obiekty sieci ciśnieniowej w zakresie zostaną dopasowane tylko tak, aby zachować połączenie z elementami znajdującymi się poza zakresem, a nie odsunięcie.

  Zakres zostanie automatycznie ustawiony jako niedynamiczny, jeśli odsunięcia będą edytowane ręcznie w zakresie.

  Uwaga: Dodawanie kolan i punktów przecięcia na rysunku spowoduje automatyczne dodanie nowego zakresu.
• Usuń zakres. Umożliwia usunięcie co najmniej jednego wybranego wiersza z listy zakresu odsunięcia rurociągu.
  Uwaga: Usunięcie kolan i punktów przecięcia na rysunku spowoduje usunięcie skojarzonych z nimi zakresów.
• Nr. Numeryczny identyfikator zakresu odsunięcia rurociągu.
• Pikieta początkowa. Wskazuje pierwszą pikietę w zakresie rurociągu. Można ręcznie wprowadzić pikietę początkową w wierszu lub kliknąć przycisk i wybrać położenie w obszarze rysunku.
• Pikieta końcowa. Wskazuje ostatnią pikietę w zakresie rurociągu. Można ręcznie wprowadzić pikietę końcową w wierszu lub kliknąć przycisk i wybrać położenie w obszarze rysunku.
• Profil odniesienia. Określa, że zmiany określonego profilu odsunięcia mają mieć wpływ na zakres, gdy na karcie Ogólne jest wybrana opcja Aktualizuj automatycznie.

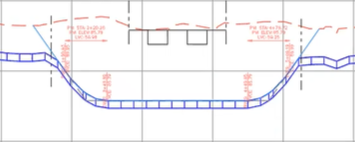

  Przed wykonaniem odniesienia do profilu	Po wykonaniu profilu odniesienia w zakresie nadpisania

• Odległość. Określa odległość nadpisania odsunięcia dla zakresu pikiet.
• Styl. Określa styl nadpisania odsunięcia dla zakresu pikiet. Można wybrać opcję Długość cięcia lub Odsunięcie przy złączce.

Wyczyść wierzchołki

Usuwa wierzchołki z nadpisanych zakresów pikiet, które nie są dynamiczne i nie mają kolan pionowych.
