Wybrane linie są przycinane do wynikowego punktu krzywizny (PC) i punktu styczności (PT).
Można skorzystać z Kalkulatora łuku, aby określić wartości potrzebne do zdefiniowania łuku.
-
Kliknij
Wyszukiwanie .

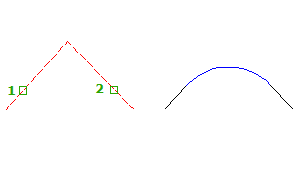

- Wybierz pierwszą styczną.
- Wybierz drugą styczną.
Zostanie wyświetlony następujący monit:
Select entry [Tangent/External/Degree/Chord/Length/Mid-ordinate/miN-dist/Radius] <Radius>:
- Wprowadź jedną z poniższych opcji, aby zdefiniować łuk:
- Wprowadź Length lub L i wprowadź długość lub wskaż odległość na rysunku.
- Wprowadź Tangent lub T i wprowadź długość stycznej lub wskaż odległość na rysunku.
- Wprowadź External lub E i wprowadź długość siecznej lub wskaż odległość na rysunku.
- Wprowadź Degree lub D, aby zdefiniować łuk przez ilość stopni łuku.
Zostanie wyświetlony następujący monit:
Enter degree of curve (Arc), or [Chord]:
Wprowadź ilość stopni łuku w formacie SS.MM.SS używając opcji Kąt lub Cięciwa.
Użyj opcji Cięciwa, jeśli łuk jest łukiem linii kolejowej. W przypadku łuku linii kolejowej ilość stopni łuku jest kątem o wierzchołku znajdującym się w środku łuku okręgu, leżącym naprzeciwko cięciwy o długości 100 jednostek.
Użyj opcji Łuk, jeśli łuk jest łukiem jezdni. W przypadku łuku jezdni, ilość stopni łuku jest kątem środkowym leżącym naprzeciwko łuku okręgu o długości 100 jednostek.
- Wprowadź Chord lub C, a następnie wprowadź długość cięciwy lub wskaż odległość na rysunku.
- Wprowadź Mid-ordinate lub M, a następnie wprowadź odległość lub wskaż odległość na rysunku.
- Wprowadź miN-dist lub N, a następnie wybierz koniec istniejącego łuku. Następnie wprowadź minimalną odległość między końcem nowego łuku i punktem wybranym na istniejącym łuku. Uwaga:
W przypadku tego monitu polecenie ustawi opcję KONIEC dla Trybu lokalizacji względem obiektu. Wybierany punkt nie musi leżeć na istniejącym łuku; może to być dowolny punkt leżący wzdłuż przyległej stycznej.
- Wprowadź Radius lub R, a następnie wprowadź promień lub wskaż odległość na rysunku.
