Znajdowanie i naprawianie linii nieciągłości przecinających powierzchnię

  1. Kliknij kolejno kartę AnalizaDane terenuOblicz poprzeczne linie przerwania Wyszukiwanie .
  2. W odpowiedzi na monit o wprowadzanie dynamiczne lub w wierszu polecenia określ lokalizację, w której mają być wyszukane przecinające się linie nieciągłości: Baza danych pomiarowych, Figura lub Powierzchnia.
  3. W wyświetlanej panoramie Przecięcia linii nieciągłości przejrzyj listę danych przecinających się linii nieciągłości, na przykład:
    Linia nieciągłości 1 Linia nieciągłości 2 Współrzędna wschodnia Współrzędna północna Różnica rzędnych
    Nachylenia Droga nieutwardzona 2449329.6678’ 6934649.2363’ -2.498'
    Nachylenia Droga żwirowa 2449426.7324’ 6934651.3785’ 3.604'
  4. Aby przeglądać przecinające się linie nieciągłości na rysunku, kliknij element z listy, a następnie kliknij przycisk Powiększ do.
    Uwaga: Jeśli wybrano opcję Powiększenie automatyczne, punkt przecięcia wybranej pary linii nieciągłości zostanie automatycznie powiększony i wyśrodkowany.

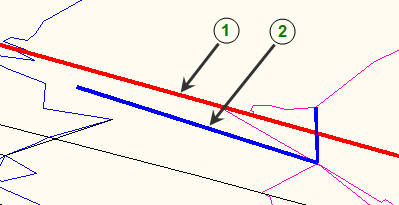

    Linia nieciągłości o niższej rzędnej (1) jest wyświetlana na czerwono. Kolor niebieski wskazuje linię nieciągłości o wyższej rzędnej (2).

  5. Aby naprawić problemy z linią nieciągłości, wykonaj jedną z następujących czynności:
    • Aby rozwiązać problemy związane z różnicami rzędnych przecinających się linii nieciągłości w obszarze Rozwiązywanie przecięcia określ opcję rzędnej (wyższa, niższa, średnia lub nowa), aby użyć każdego punktu przecięcia w każdej parze linii nieciągłości.
    • Aby rozwiązać problemy związane z długością linii nieciągłości, kliknij przycisk Utnij i postępuj zgodnie z komunikatami wyświetlanymi na ekranie, aby uciąć segmenty linii nieciągłości.
  6. Kliknij przycisk , aby zamknąć panoramę Przecięcia linii nieciągłości.
