Tworzenie punktów przez wcięcie wsteczne

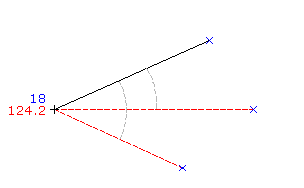

Ta technika tworzy punkt w pozycji obliczonej na podstawie kątów zmierzonych między trzema znanymi punktami.

Aby utworzyć punkt, wprowadź punkt odczytu wstecz (punkt odniesienia), a następnie wprowadź dwa obserwowane punkty i kąt każdego z tych punktów.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — różne Wcięcie wstecz .
3. Podaj pierwszy punkt, który jest punktem wcięcia (referencyjnym).
4. Podaj drugi punkt.
5. Podaj trzeci punkt.
6. Wprowadź kąt między pierwszym i drugim punktem.
7. Wprowadź kąt między pierwszym i trzecim punktem.
8. Jeśli zostanie wyświetlony monit, wprowadź nazwę punktu, opis i rzędną.
9. Naciśnij klawisz Enter, aby zakończyć działanie polecenia.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Aby uzyskać więcej informacji, zobacz temat Informacje o sterowaniu sposobem wyświetlania punktów na rysunku.
