Odsuwanie figury pomiarowej

Istniejącą figurę można odsunąć o zadaną odległość. Wartość dodatnia oznacza odsunięcie w prawo; wartość ujemna oznacza odsunięcie w lewo.

  1. W oknie Obszar narzędzi na karcie Pomiary prawym przyciskiem myszy kliknij nazwaną sieć Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    OFFSET [figura] [odległość]

    Uwaga: Numeryczne nazwy figur nie powinny zaczynać się od zera. Przykładowo, nazwa 235 figury jest dopuszczalna, w przeciwieństwie do 0235.

Przykładowy wiersz polecenia

NE 30 2000 2000

NE 31 2500 2500

BEGIN ULICA_WSCH

PT 30

PT 31

CV LENGTH 60.960 91.440

FIG DD 0 91.440

CV DELTA -121.920 6.096

END

OFFSET ULICA_WSCH 15.240

OFFSET ULICA_WSCH -6.096

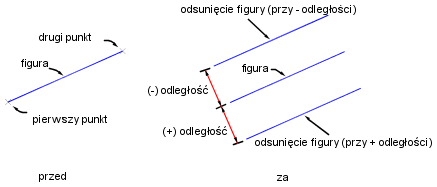

Poniżej przedstawione zostało działanie polecenia odsunięcia figury:

Składnia polecenia

OFFSET [figura] [odległość]

Synonim polecenia

OFFSETS

Parametr Definicja
figura Nazwa figury, która ma być wydłużona.
odległość Odległość odsunięcia od bieżącego punktu. Tę wartość należy wprowadzać w bieżących jednostkach odległości obowiązujących w bazie danych.
