Tworzenie łuku w figurze pomiarowej na podstawie punktu promieniowego

Istnieje możliwość utworzenia łuku niestycznego na podstawie punktu na promieniu i punktu na końcu łuku.

  1. W oknie Obszar narzędzi na karcie Pomiary prawym przyciskiem myszy kliknij nazwaną sieć Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    XC PTS [promień] [punkt na promieniu] [punkt końcowy]

Przykładowy wiersz polecenia

NE 1 1000 1000

NE 2 1000 1200

NE 3 1084.8528 1284.8528

NE 6 985.8579 1298.9949

BEG ROADCL

PT 1

PT 2

XC PTS 100 6 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

END

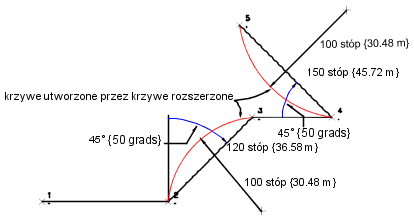

Poniżej przedstawiono dwa łuki niestyczne:

Składnia polecenia

XC PTS [promień] [punkt promienia] [punkt końcowy]

Parametr Definicja
promień Odległość od punktu centralnego łuku. Tę wartość należy wprowadzać w bieżących jednostkach odległości obowiązujących w bazie danych. Aby rysować łuk w kierunku przeciwnym do ruchu wskazówek zegara, należy wprowadzić ujemny promień.
punkt na promieniu Identyfikator istniejącego punktu na promieniu łuku.
Punkt końcowy Identyfikator punktu końcowego łuku.
