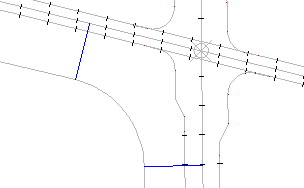

To polecenie może ułatwić zaprojektowanie minimalnej odległości np. między osią linii trasowania a pasem drogowym. Niebieskie linie na poniższym rysunku wskazują najkrótszą znalezioną odległość.
To polecenie oblicza odległość 2D między elementami. W obliczeniach nie są uwzględniane rzędne.
Jeśli wybrane elementy krzyżują się lub są współliniowe, wyświetlona odległość wynosi zero. Jeśli wybrane elementy są równoległe, identyfikowany jest pierwszy punkt „najkrótszej odległości”, którym jest punkt najbliższy punktów początkowych obu elementów, jak pokazano na poniższej ilustracji.
Linia minimalnej odległości wstawiona między dwiema liniami równoległymi
Tego polecenia można użyć dla następujących typów elementów:
- Punkt (COGO, pomiarowy lub AutoCAD)
- Linia
- Łuk
- Okrąg
- Polilinia (uproszczona, 2D lub 3D)
- Linia charakterystyczna (może być osadzona w korytarzu)
- Figura miernicza
- Linia trasowania
- Segment działki
-
Kliknij
Wyszukiwanie .
- Wybierz pierwszy element na rysunku, a następnie drugi element.
Minimalna odległość jest wyświetlona w wierszu polecenia, wraz z położeniami X, Y na dwu elementach, gdzie obliczono minimalną odległość.
Wyświetlany jest następujący monit: Czy narysować najkrótszą linię odległości? [Tak/Nie] <Tak>:
- Wpisz Tak, aby narysować linię w celu oznaczenia tego położenia, z zastosowaniem bieżącej warstwy i rodzaju linii. Linia jest trwała i pozostaje na rysunku po jego zapisaniu.
