- Utwórz nowy styl etykiety linii działki lub otwórz istniejący styl i zmień go. Uwaga: Można także określić style etykiet łuków działek, aby objąć kilka segmentów.
- Na karcie Układ Edytora stylów etykiet wybierz lub utwórz komponent etykiety, który ma objąć wiele segmentów etykiet.
- Na liście Właściwości, w obszarze Ogólne, zmień wartość właściwości Rozciągnij segmenty zewnętrzne na Prawda.
Określ ustawienie dla każdego komponentu, który ma obejmować wiele segmentów.
Uwaga: Opcja Rozciągnij segmenty zewnętrzne działa tylko dla segmentów zewnętrznych. Jeśli ta opcja została określona dla komponentu, ale jest on umieszczony wewnątrz działki, etykieta zostanie utworzona dla danego segmentu, ale nie dla segmentu rozciągniętego.
Nawet jeśli dla etykiety została ustawiona opcja Rozciągnij segmenty zewnętrzne, musi zostać umieszczona na zewnątrz działki, aby obowiązywała dla rozciągnięcia
- Upewnij się, że komponenty zostały ustawione w taki sposób, aby były wyświetlane na zewnątrz linii parceli.
- Na karcie Układ zgodnie z potrzebami dostosuj wartości Komponent zakotwiczenia, pozycję Załącznik oraz wartość Odsunięcie Y.
Jeśli, na przykład, dla opcji Komponent zakotwiczenia wybrano opcję Element, dla opcji Załącznik należy wybrać opcję Dół środek oraz dla opcji Odsunięcie Y wybrać liczby dodatnie, aby etykieta pojawiała się powyżej elementu.
- Na karcie Ogólne dla opcji Odnośnik orientacji ustaw wartość Obiekt, a dla opcji Wymuszone wstawienie wartość Brak.

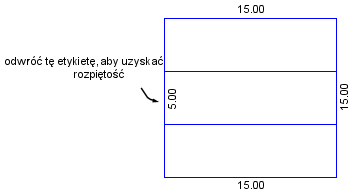

Wartość Brak wymusza na komponencie etykiety wyświetlanie na zewnątrz większości segmentów. Jednak w przypadku niektórych segmentów konieczne może być użycie opcji Odbij etykietę, aby odbić etykietę na zewnątrz.
- Na karcie Układ zgodnie z potrzebami dostosuj wartości Komponent zakotwiczenia, pozycję Załącznik oraz wartość Odsunięcie Y.
- Aby wstawiać etykiety, skorzystaj z opcji Działki polecenia
Dodaj etykiety; jako typ etykiety wybierz Pojedynczy segment, a następnie wybierz styl etykiety, który ma zostać wybrany dla rozciągnięcia. Etykieta rozciągnięcia zostanie wstawiona w miejscu kliknięcia, a wartości będą zawierać wszystkie dane dla działek sąsiadujących.
Segment działki, dla którego ma zostać utworzona etykieta rozciągnięcia, powinien być jednym ciągłym elementem. Na przykład na rysunku przykładowym Parcel-3.dwg widać, że górna część grupy działek tworzy jeden segment, dlatego możliwe jest zastosowanie etykiety rozciągnięcia.
Jednak po lewej stronie grupa działek jest podzielona na trzy segmenty, jak na rysunku poniżej. Etykieta rozciągnięcia nie będzie mogła objąć wszystkich trzech segmentów. Aby utworzyć etykietę całkowitej długości dla tej strony, należy ponownie narysować lewą stronę jako jeden element działki.
