Określ, czy chcesz zablokować regiony korytarza z geometrią lub pikietami macierzystej linii trasowania.
Opcje blokowania regionu
Od wersji 2013 programu Autodesk Civil 3D dostępne są dwie opcje blokowania regionów korytarza: Blokowanie geometrii i Blokowanie pikiety.
Blokowanie geometrii
Blokuje regionów korytarza do geometrii linii trasowania. Jeśli zmodyfikowano linię trasowania, pikiety początkowe i końcowe regionu korytarza zostają zaktualizowane, aby zachować położenie regionu względem geometrii linii trasowania.

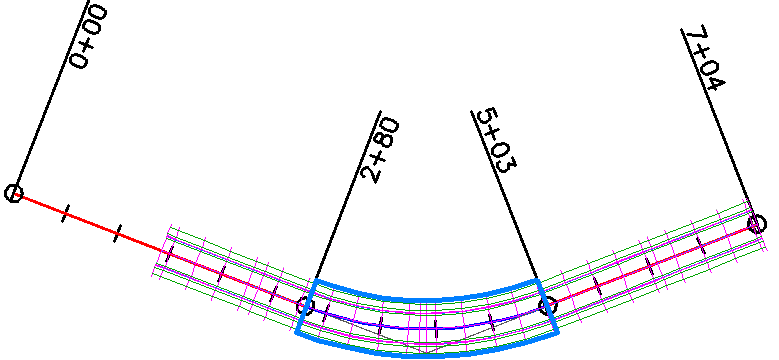

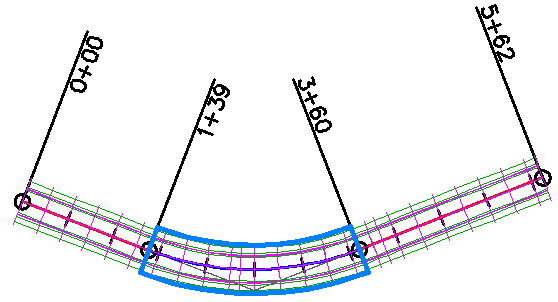

W poniższym przykładzie środkowy region jest zablokowany względem punktu początkowego i końcowego łuku. Gdy poprzedzająca go styczna zostanie przedłużona, środkowy region pozostaje zablokowany względem punktów początkowego i końcowego łuku, a korytarz jest aktualny.
Blokowanie pikiety
Blokuje pikiety początkową i końcową regionu korytarza względem odpowiadających im pikiet linii trasowania. Jeśli zmodyfikowano linię trasowania, pikiety początkowe i końcowe regionu korytarza zostają zachowane, nawet jeśli region należy przenieść geometrycznie. Jeśli przylegający region zostanie zmodyfikowany, inne regiony korytarza przesuwają się, aby zachować oryginalne wartości pikiety.

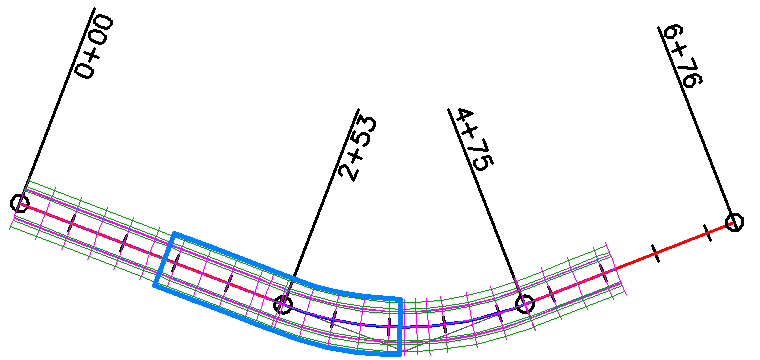

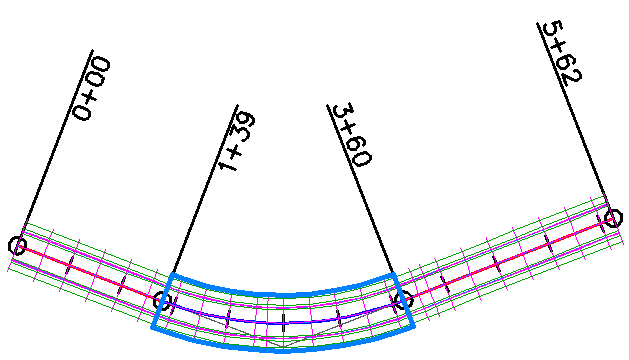

W poniższym przykładzie środkowy region jest zablokowany do pikietażu linii trasowania. Gdy poprzedzająca go styczna zostanie przedłużona, środkowy region i wszystkie pozostałe regiony przesuwają się w taki sposób, że początkowe pikiety regionu są zachowywane i korytarz jest nieaktualny.
Przebudowywanie regionów korytarza
Jeśli regiony są zablokowane względem geometrii, tylko regiony, których geometria była edytowana, zostaną przebudowane, gdy korytarz jest nieaktualny.
Migracja rysunku
Po otwarciu rysunku, który został utworzony przed opublikowaniem programu Autodesk Civil 3D 2013, regiony korytarza są zablokowane względem pikiet.
