Tworzenie punktów na przecięciu odległości i prostopadłej

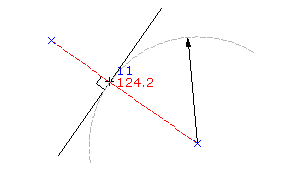

Umożliwia utworzenie punktu w równej odległości od środka okręgu i wybranego punktu.

Określ wartości, wskazując punkty na rysunku, używając poleceń przezroczystych, albo wprowadzając wartości w wierszu polecenia.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — przecięcia Odległość/prostopadle .
3. Podaj punkt promieniowy, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu.
4. Podaj promień, wykonując jedną z czynności:
   • Wprowadź wartość promienia.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania promienia.
5. Wprowadź opis lub naciśnij klawisz Enter, aby go pominąć.
6. Podaj rzędną punktu lub naciśnij klawisz Enter, aby ją pominąć.
7. Podaj punkt prostopadły, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu prostopadłego.
   Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Aby uzyskać więcej informacji, zobacz temat Informacje o sterowaniu sposobem wyświetlania punktów na rysunku.
8. Wprowadź opis lub naciśnij klawisz Enter, aby go pominąć.
9. Podaj rzędną punktu lub naciśnij klawisz Enter, aby ją pominąć.
