Informacje o metodach obrotu przechyłki kolejowej

W tej sekcji opisano metody obrotu, które są obsługiwane w programie Autodesk Civil 3D.

W prostej części torów obie szyny mają taką samą rzędną wzdłuż niwelety profilu. Gdy szyna wchodzi w łuk, metoda obrotu określa punkt (lewa szyna, oś lub prawa szyna), który przechowuje rzędną niwelety profilu. Pozostałe dwa punkty są podnoszone lub opuszczane w celu dostosowania do obliczonej przechyłki kolejowej.

Każdy temat zawiera ilustrację pokazującą przekroje poprzeczne, które przedstawiają dwie szyny i oś w pikietach krytycznych: Zakończ szynę poziomą i Rozpocznij pełną przechyłkę kolejową. Pod przekrojami poprzecznymi, profil przedstawia przejście dwóch szyn i osi od szyny poziomej do pełnej przechyłki kolejowej:

Uwaga: O ile nie zaznaczono inaczej, wszystkie diagramy przechyłki kolejowej ilustrują łuki po prawej stronie.

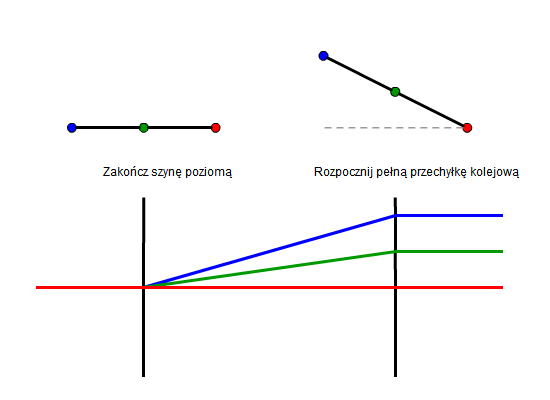

Obrót przy szynie strony niższej

Poniższa ilustracja przedstawia metodę obrotu przy szynie strony niższej dla pojedynczego toru kolejowego.

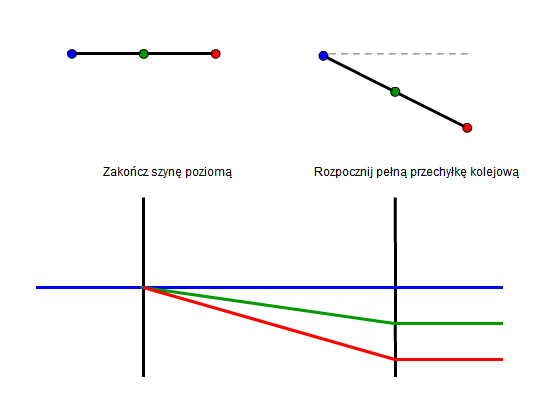

Obrót wokół szyny strony wyższej

Poniższa ilustracja przedstawia metodę obrotu wokół szyny strony wyższej dla jednotorowej linii kolejowej.

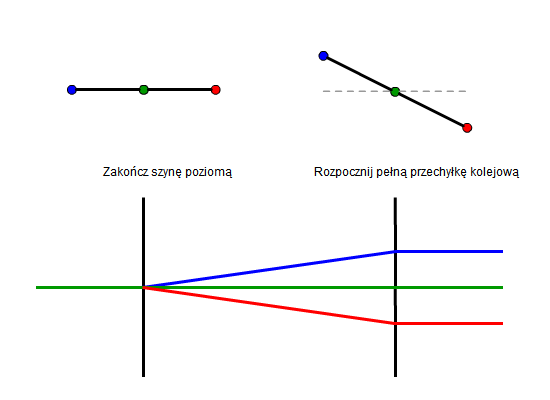

Obrót na środkowej linii bazowej

Poniższa ilustracja przedstawia metodę obrotu na środkowej linii bazowej dla pojedynczego toru kolejowego.
