Tworzenie punktu poprzez odsunięcie pikiety od osi pomiaru

Nowy punkt można tworzyć na podstawie odsunięcia od pikiety na bieżącej osi.

Aby utworzyć punkt na podstawie odsunięcia z okna poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W menu kliknij opcję Pikieta/odsunięcie.
  3. Wprowadź identyfikator punktu, który chcesz utworzyć.
    Uwaga: Jeśli automatyczna numeracja jest włączona, wyświetlany jest kolejny numer punktu.
  4. Wprowadź pikietę dla nowego punktu. Pikieta może mieć wartość dodatnią lub ujemną.
  5. Wprowadź odsunięcie nowego punktu. Odsunięcie może mieć wartość dodatnią lub ujemną.
  6. Opcjonalnie dodaj opis punktu.

Aby utworzyć punkt na podstawie odsunięcia za pomocą języka poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    CL PT (punkt 1) [pikieta] (odsunięcie) (kąt skosu) (opis)

Przykładowy wiersz polecenia

BEGIN CL1

NE 1 1000 1000

NE 2 1000 1500

NE 3 1300 1700

END

CL IS CL1

CL PT 100 200

! POINT 100 NORTH: 1000.0000 EAST: 1200.0000 ELEV: <Zero>

CL PT 101 450 -91.44

! POINT 101 NORTH: 1091.4400 EAST: 1450.0000 ELEV: <Zero>

102 600 152.4 50

! POINT 102 NORTH: 931.7283 EAST: 1572.2198 ELEV: <Zero>

Punkt 100 znajduje się przy pikiecie 200, a odsunięcie wynosi zero. Punkt 101 znajduje się przy pikiecie 450, a odsunięcie w lewo wynosi 91.44. Punkt 102 znajduje się przy pikiecie 600, odsunięcie w prawo wynosi 152.4 a kąt skosu 50.

Uwaga: Punkt 102 wprowadzony został za pomocą polecenia Powtórz. Kąty i odległości wyrażone są w bieżących jednostkach, chyba że określony został przyrostek kwalifikacyjny.

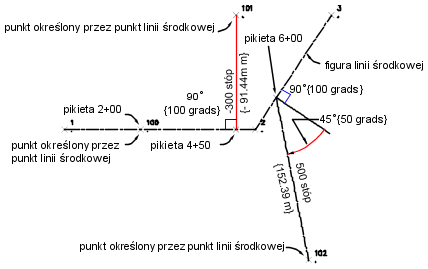

Punkt osi utworzony na podstawie odsunięcia pikiety

Składnia polecenia

CL PT (punkt 1) [pikieta] (odsunięcie) (kąt skosu) (opis)

Parametr Definicja
punkt 1 Identyfikator nowego punktu. Jeśli automatyczna numeracja punktów jest włączona, przypisywanie numeru punktu nie jest konieczne.
pikieta Pikieta, przy której ustawiany jest punkt.
odsunięcie Opcjonalny komponent określający odległość od osi do nowego punktu. Ujemne odsunięcie powoduje, że punkt wyznaczany jest na lewo od osi, natomiast dodatnie odsunięcie powoduje wyznaczenie punktu na prawo.
kąt skosu Opcjonalny komponent określający kąt zgodnie z ruchem wskazówek zegara do skosu punktu od linii bazowej w celu utworzenia nieprostopadłego odsunięcia. Wartość tę należy wprowadzić w bieżących jednostkach kąta (DMS, gradach, stopniach dziesiętnych, milicalach lub radianach).
opis Opcjonalny opis skojarzony z punktem.
