Informacje o etykietach rzędnych punktów powierzchni

Etykiety rzędnych punktów są stosowane do etykietowania położenia punktu losowego z użyciem rzędnej w dowolnym miejscu na powierzchni.

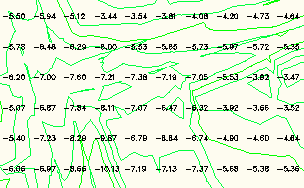

Na następującym rysunku pokazano siatkę etykiet rzędnych punktów powierzchni.

Styl etykiety rzędnej punktu jest konfigurowany w Edytorze stylów etykiet. Podczas tworzenia rzędnej punktu polecenie może zdefiniować styl istniejącego punktu i etykiety lub też może zostać określony blok w strukturze stylu etykiety rzędnej punktu.

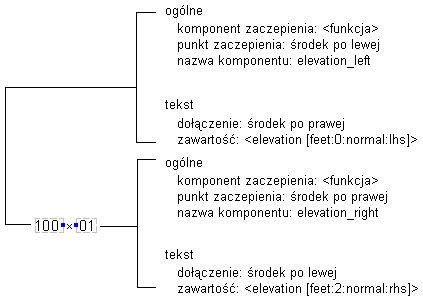

Poniższe przykłady przedstawiają styl etykiety, który można zastosować do etykiety rzędnej punktu w punkcie dziesiętnym rzędnej. Punkt dziesiętny wartości rzędnej punktu reprezentuje blok lub styl punktu określony w czasie tworzenia. Oznaczona rzędna składa się z dwóch podrzędnych komponentów tekstowych w stylu etykiety o innych właściwościach:
