Tworzenie punktu przecięcia pomiaru łuku i linii

Istnieje możliwość obliczenia punktów przecięcia linii wyznaczonej przez dwa punkty oraz łuku wyznaczonego przez punkt i promień.

Aby obliczyć punkt przecięcia łuk/linia w oknie poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W menu Punkty przecięcia kliknij opcję Łuk/Linia.
  3. Wprowadź identyfikator punktu środka łuku.
  4. Wprowadź promień łuku.
  5. Wprowadź identyfikator punktu początkowego linii.
  6. Wprowadź punkt w przód lub punkt kierunkowy linii.
  7. Wprowadź odsunięcie.
  8. Wprowadź jedną z następujących opcji:
    • N: aby wybrać punkt przecięcia najbardziej na północ.
    • S: aby wybrać punkt przecięcia najbardziej na południe.
    • E: aby wybrać punkt przecięcia najbardziej na wschód.
    • W: aby wybrać punkt przecięcia najbardziej na zachód.
    • R: aby wybrać najbliższy punkt przecięcia.
    • F: aby wybrać najdalszy punkt przecięcia. 1: aby wybrać punkt przecięcia 1.
    • 2: aby wybrać punkt przecięcia 2.
    • A: aby wybrać wszystkie punkty przecięcia.
    • P: aby wskazać punkt przecięcia za pomocą urządzenia wskazującego.

Aby obliczyć punkt przecięcia łuk/linia za pomocą języka poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    ARCLN [punkt] [promień] [punkt 1] [punkt 2] [odsunięcie]

Przykładowy wiersz polecenia

NE 1 100 100

NE 2 200 200

NE 3 250 100

ARCLN 3 200 1 2 -100

! INTERSECTION # 1 NORTH:387.066972 EAST:245.645615

! INTERSECTION # 2 NORTH:104.354385 EAST:-37.066972

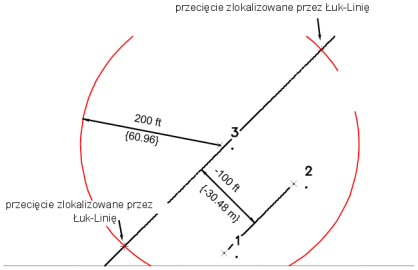

Punkty przecięcia znajdują się pomiędzy łukiem o promieniu 200 i środku w punkcie 3 a linią poprowadzoną pomiędzy punktem 1 i 2 przy odległości odsunięcia 100 w lewo.

Punkt przecięcia łuku i linii

Składnia polecenia

ARCLN [punkt] [promień] [punkt 1] [punkt 2] [odsunięcie]

Parametr Definicja
punkt Numer punktu wyznaczającego promień (środka).
promień Odległość wyznaczająca promień w stopach lub metrach. Odległość wyznaczająca promień jest długością linii od punktu wyznaczającego promień do łuku.
punkt 1, punkt 2 Istniejące punkty, które wyznaczają położenie oraz kierunek linii. Punkt 1 jest punktem początkowym, natomiast punkt 2 jest punktem końcowym. Punkty te mogą być dowolnymi punktami, łącznie z punktami figury.
odsunięcie Odsunięcie od wektora. Działa to tak samo, jak w przypadku przesunięcia linii o określoną odległość w stopach lub metrach w prawo lub w lewo. Odsunięcie w prawo jest liczbą dodatnią, a w lewo liczbą ujemną. Wpisanie zera powoduje brak odsunięcia.
