Informacje o edycji sieci ciśnieniowych opartych na częściach w widoku profilu za pomocą uchwytów

Podczas edycji sieci ciśnieniowych opartych na częściach w widoku profilu można użyć uchwytów rur ciśnieniowych, złączek i aparatury.

W przypadku używania uchwytów do przesuwania części sieci ciśnieniowej w pobliżu innej części otwartego połączenia, znacznik wyświetlany jest obok kursora, gdy dwie części znajdują się wystarczająco blisko siebie, aby można je połączyć. Zwolnienie kursora, gdy ten znacznik jest wyświetlany, powoduje połączenie dwóch części sieci ciśnieniowej. To zachowanie ma zastosowanie w przypadku dowolnych dwóch części dowolnego typu pod warunkiem, że dwie części znajdują się w tej samej sieci ciśnieniowej.

Uchwyty specyficzne dla rur ciśnieniowych są przedstawione na każdej ilustracji w kolorze czerwonym.

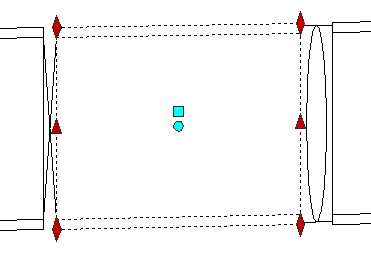

Zmień poziom z góry, środka i dołu rury ciśnieniowej

Uchwyty te umożliwiają przesunięcie segmentów rury ciśnieniowej w górę i w dół. Uchwyty znajdują się w punktach początkowych i końcowych rury.

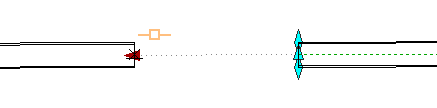

Przedłuż rurę ciśnieniową

Uchwyty te umożliwiają skrócenie lub przedłużenie rury przy zachowaniu jej nachylenia. Uchwyty znajdują się w punktach początkowych i końcowych rury. Za pomocą tych uchwytów można edytować zmiany długości 2D i 3D w segmencie rury ciśnieniowej. Uchwyty te pojawiają się na otwartych połączeniach.

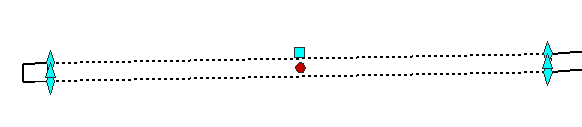

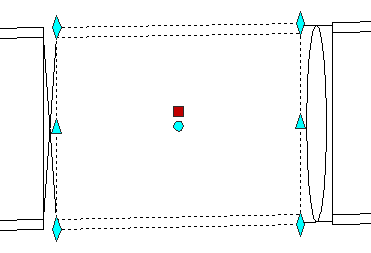

Położenie

Uchwyt ten umożliwia rozłączenie rury, jeśli nie jest połączona z innymi elementami i przesunięcie jej.

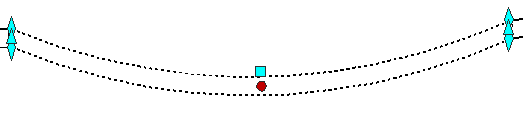

Rura zakrzywiona

Uchwyt umożliwia przekształcenie rury prostej w zakrzywioną, składającą się z segmentów o ustalonej długości, która jest równa długości odcinka danej rury ciśnieniowej.

Kliknij i przeciągnij uchwyt rury zakrzywionej, aby utworzyć łuk.

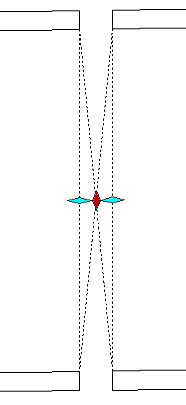

Kolana poziome: Rzędna

Ten uchwyt umożliwia zmianę rzędnej kolan poziomych. Podczas przesuwania uchwytów położenia rury ciśnieniowe pozostają połączone, natomiast długości 3D połączonych rur ulegają zmianie.

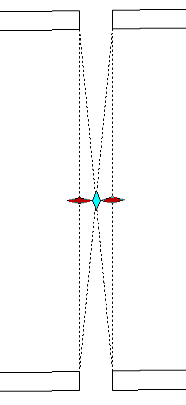

Kolana pionowe: Przesuń

Ten uchwyt umożliwia przesunięcie kolan pionowych wzdłuż rury ciśnieniowej. Gdy kolano pionowe jest przesuwane wzdłuż jednej rury, druga połączona rura pozostaje połączona, natomiast jej kierunek i długość ulegają zmianie. Wybranego kolana pionowego nie można przenieść do innej części sieci ciśnieniowej.

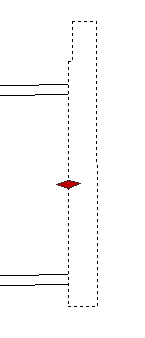

Aparatura: Poziom

Ten uchwyt umożliwia przesuwanie linii aparatury w górę i w dół (zmiana jego poziomu). Połączone rury przesuń z aparaturą.

Aparatura: Slajd

Te uchwyty umożliwiają przesuwanie aparatury wzdłuż rury ciśnieniowej. Wybranej aparatury nie można przenieść do innej części sieci ciśnieniowej.
