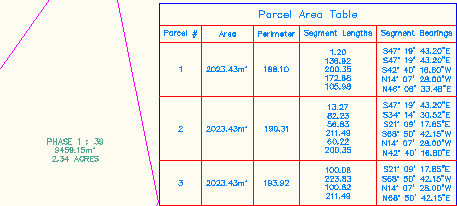

Tabelę można wstawić do rysunku w celu udokumentowania geometrii wybranych obiektów.
Każdy z wierszy tabeli zawiera informacje o pojedynczym obiekcie, takim jak np. linia. Tabele są obsługiwane w wypadku punktów, działek, linii trasowania, powierzchni, rur i struktur.
- Pierwsza kolumna danych tabeli jest zarezerwowana dla numeru etykiety lub oznaczenia. Uwaga: W przypadku tabeli punktów, numer punktu jest wykorzystywany jako identyfikator. W odniesieniu do tabel działek identyfikator służy jako identyfikator powierzchni, natomiast numery oznaczeń są używane jako oznaczenia linii i łuków.
- W dodatkowych kolumnach wyświetlane są dane dotyczące obiektów.
Dodawanie tabel
By dodać tabelę do rysunku należy:
- Ustawić styl tabeli na obiektowy. Styl tabeli określa rodzaj danych wprowadzanych do tabeli.
- Przypisać etykiety tym obiektom, których dane mają zostać dodane do tabeli.
Tabelę danych można wybrać, używając następujących metod:
- Wskazując pojedyncze etykiety
- Wskazując styl etykiety
- Wskazując grupy punktów (dla tabel punktów)
- Wskazując linię trasowania (dla tabel segmentów linii trasowania)
Po wstawieniu tabeli na rysunek większość z etykiet wymaga wyświetlenia w trybie oznaczenia (wyjątkiem od tej reguły są tabele powierzchni działek oraz punktów).
W przypadku gdy etykiety są ustawione na tryb etykiety, to zostają one automatycznie przełączone w tryb etykiety podczas wstawiania tabeli. Chociaż to nie jest wymagane użytkownik jeszcze przed wstawieniem tabeli ma możliwość wyboru pomiędzy stylem etykiety oraz trybem etykiety w celu uniknięcia utworzenia niechcianego stylu.
Po utworzeniu oznaczeń możliwe jest ich przenumerowanie w celu zresetowania ich kolejności sekwencyjnej.
Dodawanie Tabeli Legend Powierzchni
W trakcie wykonywania analizy powierzchniowej, dane zostają posegregowane w zakresy danych, a każdemu z zakresów program przypisuje inny kolor. Tabele legend wyświetlają kolory oraz zakresy wartości.
By dodać tabele legend powierzchni do rysunku należy:
- Przeprowadzić analizę powierzchni. Aby uzyskać więcej informacji, zobacz temat Karta Analiza (okno dialogowe Właściwości powierzchni).
- Zmień styl powierzchni, aby był wyświetlany rodzaj analizy. Aby uzyskać więcej informacji, zobacz temat Karta Wyświetlanie (okno dialogowe Styl powierzchni).
- Ustaw styl tabel legend powierzchni, aby były wyświetlane dane powierzchni.
