Tworzenie punktu przecięcia pomiaru azymut/azymut

Można wyznaczyć punkt przecięcia dwóch nieskończonych linii z istniejących punktów.

Po wyznaczeniu punktu przecięcia można go zapisać, poprzez zdefiniowanie nowego numeru punktu.

Aby obliczyć punkt przecięcia azymut/azymut w oknie poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W menu Punkty przecięcia kliknij opcję Azymut/Azymut.
  3. Wprowadź numer punktu początkowego pierwszego azymutu.
  4. Wprowadź azymut z tego punktu.
  5. Wprowadź odsunięcie.
  6. Wprowadź numer punktu początkowego drugiego azymutu.
  7. Wprowadź azymut z tego punktu.
  8. Wprowadź odsunięcie.

Aby obliczyć punkt przecięcia azymut/azymut za pomocą języka poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    AZAZ [punkt 1] [azymut 1] [odsunięcie 1] [punkt 2] [azymut 2] [odsunięcie 2]

Przykładowy wiersz polecenia

NE 1 100 100

NE 2 200 200

AZAZ 1 50 10 2 183.3333 -20

! INTERSECTION # 1 NORTH:186.991377 EAST:219.229524

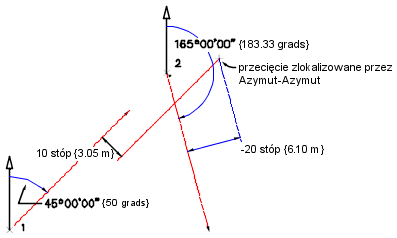

Punkt przecięcia znajduje się pomiędzy azymutem 50.000 rysowanym z punktu 1, przy odległości odsunięcia 10 w prawo, a azymutem 183.3333 rysowanym od punktu 2, przy odległości odsunięcia 20 w lewo.

Składnia polecenia

AZAZ [punkt 1] [azymut 1] [odsunięcie 1] [punkt 2] [azymut 2] [odsunięcie 2]

Parametr Definicja
punkt 1, punkt 2 Istniejące identyfikatory punktów definiujące początek azymutów
azymut 1, azymut 2 Azymuty dla linii z istniejących punktów (punkt 1 i 2). Azymuty wyznaczają kierunek dla każdego wektora i wyrażone są w bieżących jednostkach kąta.
odsunięcie 1, odsunięcie 2 Odsunięcia od linii. Działa to tak samo, jak w przypadku przesunięcia linii w lewo lub w prawo na odległość X. Odsunięcie w prawo jest liczbą dodatnią, a w lewo liczbą ujemną. Wpisanie zera powoduje brak odsunięcia.
