Określanie opcji eksportu Industry Foundation Class (IFC)

1. Kliknij opcje Eksportuj IFC Wyszukiwanie .

   Alternatywnie w wierszu poleceń wpisz ifcexport.

2. W oknie dialogowym Eksportuj do IFC kliknij przycisk Opcje.
3. W oknie dialogowym Opcje eksportowania plików IFC na karcie Nagłówek wybierz wersję schematu i wprowadź wymagane informacje.
   • Układy współrzędnych rysunku można wyeksportować przy użyciu wersji schematu 4 lub 4x1. Jeśli rysunek ma przypisany układ współrzędnych, informacje te są automatycznie uwzględniane w eksporcie IFC. Gdy plik IFC jest importowany, do utworzonego głównego rysunku jest przypisywany układ współrzędnych znajdujący się w importowanym pliku IFC.
   • Linie trasowania programu Autodesk Civil 3D i powiązane z nimi dane niwelety można wyeksportować przy użyciu wersji schematu 4x1.
     Uwaga: Dla każdej linii trasowania eksportowana jest pojedyncza niweleta.
   • Nazwa rysunku aktywnego na ekranie jest wyświetlana na karcie Nagłówek w oknie dialogowym Opcje eksportowania plików IFC. Istnieje możliwość dodania informacji o pliku rysunku, który ma zostać wyeksportowany, takich jak opis rysunku, autor i nazwa firmy, dane uwierzytelniające i położenie geograficzne. Informacje te są wyświetlane w nagłówku pliku IFC podczas przeglądania pliku.
   • Inne dane są eksportowane z rysunku domyślnie i zawierają nazwę pliku źródłowego rysunku i nazwę wersji aplikacji, w której został utworzony.
4. Kliknij kartę Obiekty i wybierz obiekty, które mają zostać uwzględnione w pliku IFC.
   • Aby wyeksportować linie trasowania programu Autodesk Civil 3D i powiązane z nimi dane profilu, należy upewnić się, że jest zaznaczone pole wyboru Linia trasowania. Dla każdej linii trasowania eksportowana jest pojedyncza niweleta.

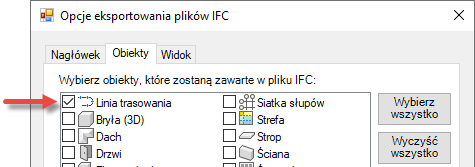

     Ważne: Linie trasowania programu Autodesk Civil 3D można eksportować przy użyciu wersji schematu 4x1. Należy wybrać wersję 4x1, aby zaznaczyć pole wyboru Linia trasowania na karcie Obiekty w oknie dialogowym Opcje eksportowania plików IFC. Jeśli pole wyboru nie będzie dostępne, kliknij kartę Nagłówek i wybierz wersję IFC 4x1.
   • Aby wyeksportować bryły utworzone z obiektów programu Autodesk Civil 3D, upewnij się, że pole wyboru Bryła (3D) jest zaznaczone.
5. Kliknij kartę Widok.
6. Kliknij dodatek Ilość, aby wyeksportować zestawy właściwości ilości (w tym nazwy i ich wartości) jako IfcQuantity.
7. Kliknij dodatek Obwiednia pomieszczenia, aby wyeksportować informacje o obwiedni pomieszczenia (w tym geometrię obwiedni) do pliku IFC.
8. W dodatku Obwiednia pomieszczenia kliknij jedną z następujących opcji:
   • Poziom 1: oblicza i definiuje zewnętrzną obwiednię pomieszczenia.
   • Poziom 2: identyfikuje i oblicza wewnętrzne i zewnętrzne obwiednie pomieszczenia między dwiema lub więcej obwiedniami pomieszczenia.

   Aby określić prawidłową obwiednię pomieszczenia:

   • Pomieszczenie musi być całkowicie zamknięte.
   • Powierzchnia musi zawsze wykraczać poza pomieszczenie (do wewnątrz materiału).
   • Obwiednię pomieszczenia można tworzyć tylko w pomieszczeniach zespolonych.
9. Kliknij przycisk OK.
