Rozsuwanie etykiet pasm danych

Opcje układu schodkowego wysokości etykiety umożliwiają uniknięcie kolizji etykiet w gęsto wypełnionych pasmach danych. Opcje układu schodkowego dostępne są na palecie Właściwości widoku profilu lub palecie Właściwości programu AutoCAD.

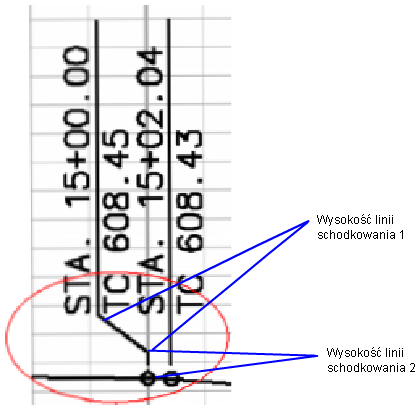

Wysokość linii rozsunięcia etykiet

W przedstawionym poniżej procesie roboczym opisano sposób schodkowego ułożenia etykiet widoku profilu, ale ma on również zastosowanie do ustawień etykiet widoku przekroju.

  1. Kliknij prawym przyciskiem myszy etykietę pasma danych i wybierz opcję Właściwości widoku profilu.
  2. W oknie dialogowym Właściwości widoku profilu kliknij kartę Pasma. Określ ustawienie opcji Układ schodkowy etykiet odpowiednio do potrzeb.
  3. Określ wysokość linii układu schodkowego.

LUB

  1. Kliknij prawym przyciskiem myszy etykietę pasma danych i wybierz opcję Właściwości.
  2. Na palecie Właściwości programu AutoCAD w polu Układ schodkowy zmień odpowiednio ustawienia opcji układu schodkowego etykiet.
