Tworzenie określonej liczby punktów wzdłuż linii trasowania

Umożliwia utworzenie punktów w równych odstępach wzdłuż linii trasowania.

Określ odległość między punktami oraz opcjonalnie odległość odsunięcia od linii trasowania.

  1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
  2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — linie trasowania Podziel linię trasowania .
  3. Wybierz linię trasowania.
    Uwaga: Jeśli z wybraną linią trasowania są skojarzone profile, wyświetlone zostanie okno dialogowe Wybierz profil. Można wybrać profil z listy, co spowoduje, że rzędne tworzonych punktów będą pobierane z tego profilu. Jeśli pikieta na linii trasowania nie ma przekroju profilu lub jeśli użytkownik wybrał opcję <brak>, rzędna punktu zostanie określona zgodnie z ustawieniami Tworzenie punktu w oknie dialogowym Utwórz punkty.
  4. Wprowadź liczbę segmentów, na które wybrana linia trasowania ma zostać podzielona.

    Polecenie oblicza odległości między punktami, dzieląc całkowitą długość linii trasowania przez podaną liczbę segmentów.

  5. Wprowadź odsunięcie. Jeśli wybrano profil, domyślnie wyświetlana będzie wartość odsunięcia profilu.

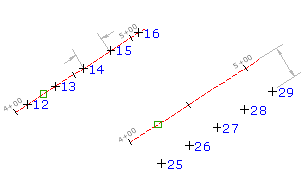

    Wzdłuż linii trasowania, w podanym odsunięciu zostanie umieszczona seria równo rozłożonych punktów.

  6. Na żądanie dla każdego punktu podaj nazwę punktu, opis i rzędną.
    Uwaga: Aby opis punktu był pobierany z obiektu, w obszarze Zgłoszenie o opisy ustawień Tworzenie punktu wybierz opcję Automatycznie — Obiekt. Nazwa linii trasowania i pikieta wyświetlane są w kolumnie Opis wstępny w Edytorze punktów.
Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Aby uzyskać więcej informacji, zobacz temat Informacje o sterowaniu sposobem wyświetlania punktów na rysunku.
