Tworzenie punktu pomiarowego przecięcia czwartak/czwartak

Można wyznaczyć punkt przecięcia dwóch nieskończonych linii z istniejących punktów.

Po wyznaczeniu punktu przecięcia można go zapisać, poprzez zdefiniowanie nowego identyfikatora punktu.

Aby obliczyć punkt przecięcia czwartak/czwartak w oknie poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W menu Punkty przecięcia kliknij pozycję Czwartak/Czwartak.
  3. Wprowadź numer punktu początkowego pierwszego czwartaka.
  4. Wprowadź czwartak z tego punktu.
  5. Wprowadź kwadrant dla pierwszego punktu.
  6. Wprowadź odsunięcie dla pierwszych punktów.
  7. Wprowadź numer punktu początkowego drugiego czwartaka.
  8. Wprowadź czwartak z tego punktu.
  9. Wprowadź kwadrant dla drugiego punktu.
  10. Wprowadź odsunięcie dla drugiego punktu.

Aby obliczyć punkt przecięcia czwartak/czwartak za pomocą języka poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    BB [punkt 1] [czwartak 1] [kwadrant 1] [odsunięcie 1] [punkt 2] [czwartak 2] [kwadrant 2] [odsunięcie 2]

Przykładowy wiersz polecenia

NE 1 100 100

NE 2 200 200

BB 1 66.6667 1 50 2 33.3333 2 50

! INTERSECTION # 1 NORTH:100.000000 EAST:200.000000

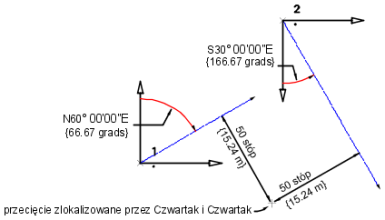

Punkt przecięcia znajduje się pomiędzy czwartakiem N66.6667"E rysowanym z punktu 1, przy odległości odsunięcia 50 stóp w prawo, a czwartakiem S33.3333"E rysowanym od punktu 2, przy odległości odsunięcia 50 w prawo.

Składnia polecenia

BB [punkt 1] [czwartak 1] [kwadrant 1] [odsunięcie 1] [punkt 2] [czwartak 2] [kwadrant 2] [odsunięcie 2]

Parametr Definicja
punkt 1, punkt 2 Istniejące identyfikatory punktów wyznaczające początek czwartaków.
czwartak 1, czwartak 2 Czwartaki dla linii z istniejących punktów. Czwartaki wyznaczają kierunek dla każdego wektora i wyrażone są w bieżących jednostkach kąta.
kwadrant 1, kwadrant 2 Kwadranty, w których istnieją czwartaki. Możliwe wartości: 1 (dla NE), 2 (dla SE), 3 (dla SW) i 4 (dla NW).
odsunięcie 1, odsunięcie 2 Odsunięcia od linii. Działa to tak samo, jak w przypadku przesunięcia linii w lewo lub w prawo na odległość X. Odsunięcie w prawo jest liczbą dodatnią, a w lewo liczbą ujemną. Wpisanie zera powoduje brak odsunięcia.
