Wizualne wskazówki ułatwiają szybką edycję składników skrzyżowania.
W wiele z okien dialogowych umożliwiających utworzenie lub edycję składników obiektu typu skrzyżowanie jest wbudowane zachowanie wizualne ułatwiające szybkie identyfikowanie obszaru obiektu typu skrzyżowanie, który jest edytowany.
Na przykład przy edycji okien dialogowych, takich jak okno dialogowe Parametry odsunięcia skrzyżowania i okno dialogowe Parametry wyłukowania krawędzi skrzyżowania, występują następujące zachowania:
Podświetlanie obiektów w rysunku: po wybraniu niektórych elementów w oknie dialogowym edycji skrzyżowania, obiekt, na który ma to wpływ, zostanie podświetlony w rysunku. Na przykład po wybraniu odsunięcia w oknie dialogowym Parametry odsunięcia skrzyżowania linia trasowania tego skrzyżowania zostanie podświetlona w rysunku. To zachowanie jest pokazane na następującym rysunku.

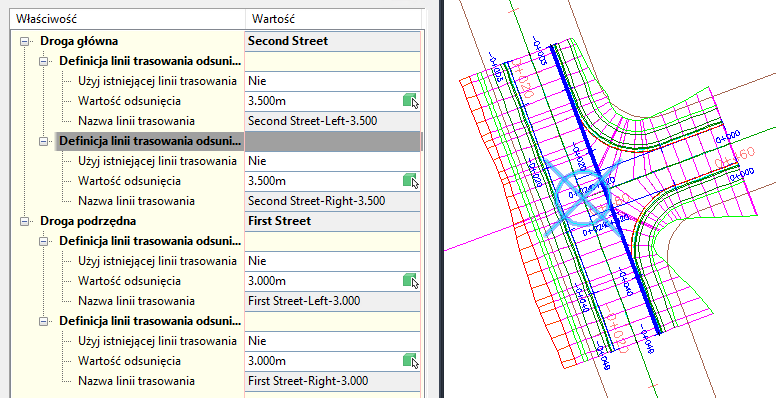

Linia trasowania odsunięcia po prawej stronie jest wybrana w oknie dialogowym Parametry odsunięcia skrzyżowania pokazanym po lewej stronie. W rysunku ta linia trasowania odsunięcia jest podświetlona.
Podobnie w przypadku edycji parametrów wyłukowania krawędzi skrzyżowania z użyciem okna dialogowego Parametry wyłukowania krawędzi skrzyżowania, za każdym razem, gdy zostanie wybrany kwadrant lub wyłukowanie krawędzi w tym oknie dialogowym, wybrany kwadrant lub wyłukowanie krawędzi zostanie podświetlone w rysunku.

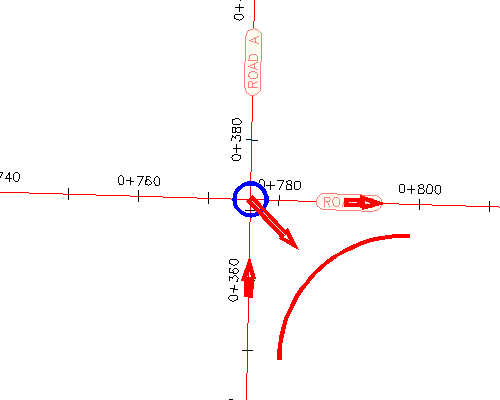

Na poniższym rysunku pokazano tymczasowe strzałki wzdłuż linii trasowania wskazujące kierunek ruchu wchodzącego i wychodzącego. Te strzałki są wyświetlane podczas określania parametrów wyłukowania krawędzi skrzyżowania.
Ilustracje schematyczne w oknach dialogowych: przy każdym wybraniu właściwości lub elementu do edycji w oknach dialogowych edycji skrzyżowania ilustracje schematyczne wyświetlane w dolnej części okna dialogowego edycji zostaną zaktualizowane, wskazując położenie w przekroju, na które miała wpływ edycja.

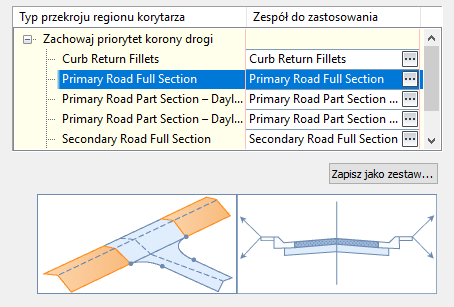

Przykładowo po wybraniu regionu korytarza „Główna część drogi głównej” w oknie dialogowym Regiony korytarza skrzyżowania zostanie wyświetlona następująca ilustracja schematyczna wskazująca położenie tego regionu wzdłuż korytarza.

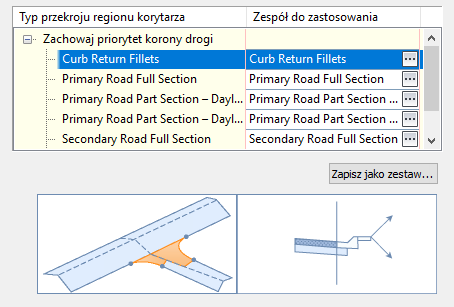

Podobnie w przypadku wybrania regionu korytarza „Zaokrąglenia wyłukowania krawędzi” zostanie wyświetlona następująca ilustracja schematyczna.
To zachowanie również występuje w przypadku okien dialogowych kreatora Utwórz skrzyżowanie.

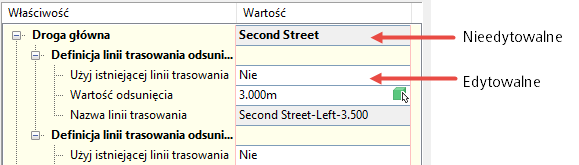

Cieniowanie właściwości niemożliwych do edycji: właściwości, które w oknach dialogowych edycji nie są możliwe do edycji, są wyświetlane z szarym (cieniowanym) kolorze tła. Właściwości możliwe do edycji są wyświetlane z białym (niecieniowanym) kolorem tła.
