Przejścia korytarza

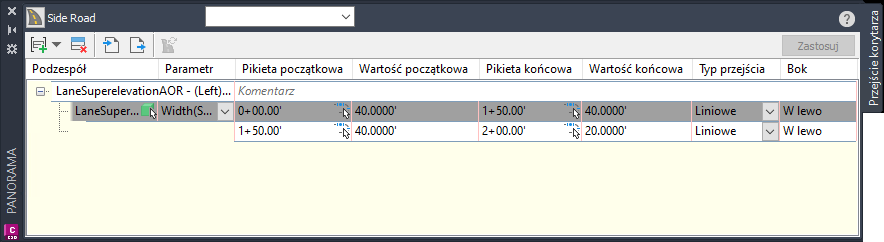

Widok tabelaryczny Panorama Przejście korytarza umożliwia tworzenie i edycję przejść korytarza.

Po wybraniu polecenia Edytuj przejście korytarza w wierszu polecenia zostanie wyświetlony widok tabelaryczny Panorama Przejście korytarza i w wierszu polecenia zostanie wyświetlony monit o wybranie podzespołu do utworzenia przejścia.

Użyj monitów wiersza polecenia, aby wybrać podzespół do utworzenia przejścia i parametr do wykonania przejścia, a następnie wybierz pikiety, wartości i typ przejścia.

Można również określić wartości w widoku tabelarycznym Panorama Przejście korytarza.

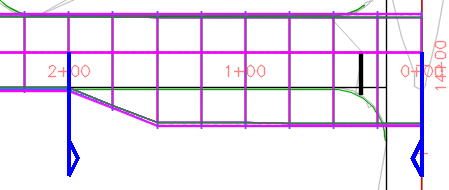

Po wybraniu wiersza w widoku tabelarycznym Panorama odpowiednie przejście zostanie wyróżnione na rysunku niebieskimi symbolami.

Typy przejść

Można utworzyć kilka różnych typów przejść.

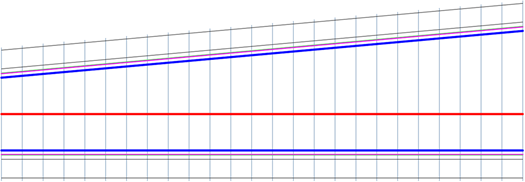

Liniowe

Proste przejście liniowe, w którym każda obliczona pikieta jest oparta na następującym wzorze:

Wartość początkowa + ((odległość od pikiety początkowej / odległość całkowita) * Delta)

Gdzie:

Delta = końcowa wartość przejścia – początkowa wartość przejścia

Delta pikiety = odległość od pikiety początkowej / całkowita odległość przejścia

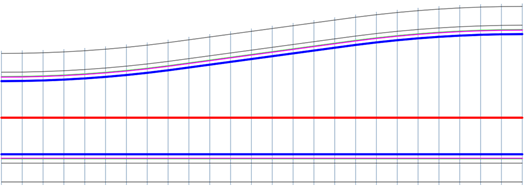

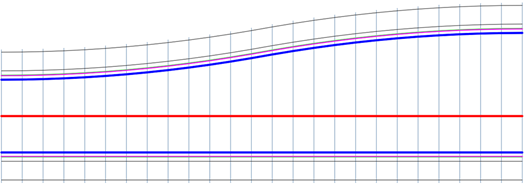

Zwężenie zatoczki

W przejściu odwrotnym łukowym są używane następujące wzory:

Dla pierwszych 33,33% odległości przejścia:

Wartość początkowa + (((Delta pikiety + Delta * 3) ^ 2) * (Delta / 4))

Między 33,33% a 66,66% odległości przejścia:

Wartość początkowa + (Delta / 4) + (((Delta pikiety * 3) –1) * (Delta / 2))

Od 66,66% do końca odległości przejścia:

Wartość końcowa – ((((1 – Delta pikiety) * 3) ^ 2) * (Delta / 4))

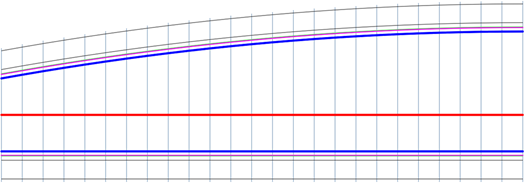

Sześcienne wejściowe

Przejście sześcienne z przedłużeniem występującym od początku przejścia i spłaszczającym się w kierunku jego końca.

W tym przejściu jest używany następujący wzór:

Wartość końcowa – (((1 – Delta pikiety) ^ 3) * Delta)

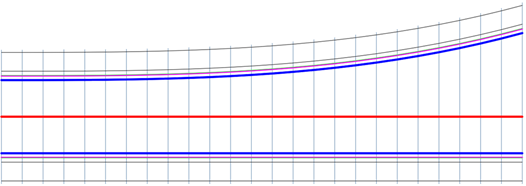

Sześcienne wyjściowe

Przejście sześcienne z przedłużeniem występującym od końca przejścia i spłaszczającym się w kierunku jego początku.

W tym przejściu jest używany następujący wzór:

Wartość początkowa + (Delta pikiety ^ 3) * Delta

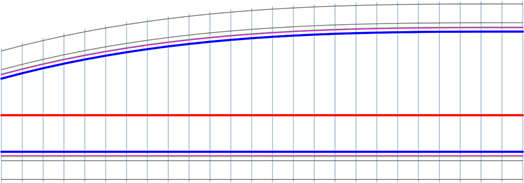

Paraboliczne wejściowe

Przejście paraboliczne z przedłużeniem występującym od początku przejścia i spłaszczającym się w kierunku jego końca.

W tym przejściu jest używany następujący wzór:

Wartość końcowa – (((1 – Delta pikiety) ^ 2) * (Delta)

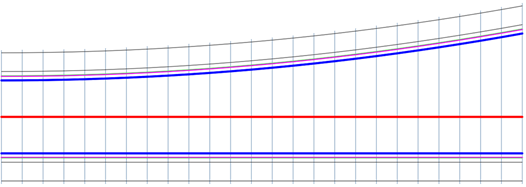

Paraboliczne wyjściowe

Przejście paraboliczne z przedłużeniem występującym od końca przejścia i spłaszczającym się w kierunku jego początku.

W tym przejściu jest używany następujący wzór:

Wartość początkowa + ((Delta pikiety) ^ 2 * Delta)

Odwrotne paraboliczne

W przejściu odwrotnym parabolicznym są używane następujące wzory:

Dla pierwszych 50% odległości przejścia:

Wartość początkowa + (((Delta pikiety + Delta * 2) ^ 2) * (Delta / 2))

Od 50% do końca odległości przejścia:

Wartość końcowa – ((((1 – Delta pikiety) * 2) ^ 2) * (Delta / 2))
