Aby zdefiniować oś, określ nazwę figury, pikietę początkową oraz numer punktu początkowego.
Jeśli do określania pikiety początkowej używany jest punkt poza osią, to wyznaczana jest prostopadła, z którą przecięcie definiuje pikietę początkową. Z tego powodu punkt używany do wyznaczania pikiety początkowej musi znajdować się przy gałęzi osi.
CL IS [figura] (pikieta) (punkt)
W poniższym przykładzie początek sekwencji poleceń opisuje sposób rysowania figury osi.
BEGIN CL1
NE 1 1000 1000
NE 2 1000 1500
NE 3 1300 1700
END
NE 4 1100 1100
CL IS CL1 500 4
! Figura CL1 jest bieżącą osią.
! Pikieta początkowa: 400.00 Pikieta końcowa: 1260.56

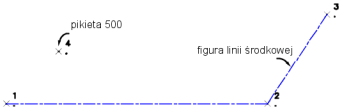

Figura CL1 jest bieżącą osią. Przypisanie punktowi 4 pikiety 5+00 powoduje, że początkiem osi jest pikieta 4+00.
Figura osi
CL IS [figura] (pikieta) (punkt)
Parametr | Definicja |
---|---|
figura | Figura, która zostanie użyta jako oś. |
pikieta | Pikieta służąca do definiowania osi. W przypadku niewprowadzenia numeru punktu jest to pikieta na początku figury. W przypadku wprowadzenia numeru punktu jest to pikieta w określonym punkcie. Jeśli nie zostanie określona pikieta, domyślnie stosowana jest pikieta 0+00. |
punkt | Opcjonalny punkt odniesienia dla pikiety. Określony punkt nie musi znajdować się na osi, ale musi znajdować się w jej sąsiedztwie (nie poza punktami końcowymi). |
