Tworzenie punktów na przecięciu Odległość/odległość

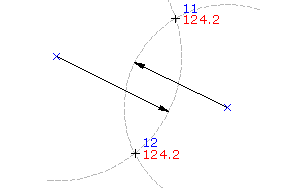

Umożliwia utworzenie punktu na przecięciu dwóch odległości, z których każda jest zdefiniowana przez długość promienia.

Określ wartości, wskazując punkty na rysunku, używając poleceń przezroczystych, albo wprowadzając wartości w wierszu polecenia.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — przecięcia Odległość/odległość .
3. Podaj punkt promieniowy, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu promieniowego.
4. Podaj promień, wykonując jedną z czynności:
   • Wprowadź wartość promienia.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania promienia.
5. Podaj punkt przecięcia, wykonując jedną z czynności:
   • Kliknij obok znaku X, w którym punkt ma zostać utworzony.
   • Wprowadź W, aby wstawić punkty dla obu przecięć.
6. Wprowadź opis lub naciśnij klawisz Enter, aby go pominąć.
7. Podaj rzędną punktu lub naciśnij klawisz Enter, aby ją pominąć.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Aby uzyskać więcej informacji, zobacz temat Informacje o sterowaniu sposobem wyświetlania punktów na rysunku.
