Tworzenie punktu z linii bazowej pomiaru przy użyciu pikiety i odsunięcia

Nowy punkt można utworzyć za pomocą polecenia Pikieta/odsunięcie, poprzez zdefiniowanie pikiety na linii bazowej oraz odległości odsunięcia w odniesieniu do istniejącej linii bazowej.

Aby utworzyć plik na podstawie pikiety i odsunięcia z okna poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. Kliknij menu Linia bazowa Pikieta/odsunięcie.
  3. Wprowadź identyfikator punktu, który chcesz utworzyć.
    Uwaga: Jeśli automatyczna numeracja jest włączona, wyświetlany jest kolejny numer punktu.
  4. Wprowadź pikietę dla nowego punktu. Pikieta może mieć wartość dodatnią lub ujemną.
  5. Wprowadź odsunięcie nowego punktu. Odsunięcie może mieć wartość dodatnią lub ujemną.
  6. Opcjonalnie wprowadź opis nowego punktu.

Aby utworzyć punkt na podstawie odsunięcia od linii bazowej za pomocą języka poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    BL PT (punkt 1) [pikieta] (odsunięcie) (opis)

Przykładowy wiersz polecenia

NE 1 1000 1000

STN 1

ZD 2 100 121.92

BL IS 1 2 0

BL PT 3 220 15.24

! POINT 3 NORTH: 946.7889 EAST: 1214.0113 ELEV:<Zero>

BL PT 4 270 -15.24

! POINT 4 NORTH: 968.1235 EAST: 1268.5445 ELEV: <Zero>

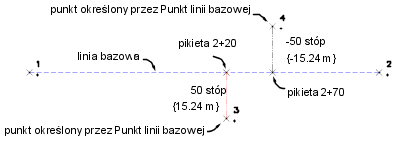

Punkt 3 odsunięty jest na odległość 15.24 w prawo od linii bazowej przy pikiecie 2+20, natomiast punkt 4 odsunięty jest na odległość 15.24 w lewo od linii bazowej przy pikiecie 2+70. Odległości wyrażone są w bieżących jednostkach, chyba że określony został przyrostek kwalifikacyjny.

Linia bazowa utworzona w odległości odsunięcia

Składnia polecenia

BL PT (punkt 1) [pikieta] (odsunięcie) (opis)

Parametr Definicja
punkt 1 Identyfikator nowego punktu. Jeśli automatyczna numeracja punktów jest włączona, przypisywanie numeru punktu nie jest konieczne.
pikieta Położenie pikiety przypisanego punktu. Pikietę należy wprowadzić w bieżących jednostkach odległości. Przykładowe wpisy pikiet to 0, 50 i 100. Na przykład pikieta 150 wskazuje, że pikieta znajduje się 150 stóp lub metrów wzdłuż linii bazowej.
odsunięcie Opcjonalna odległość odsunięcia od linii bazowej.
opis Opcjonalny opis skojarzony z punktem.
