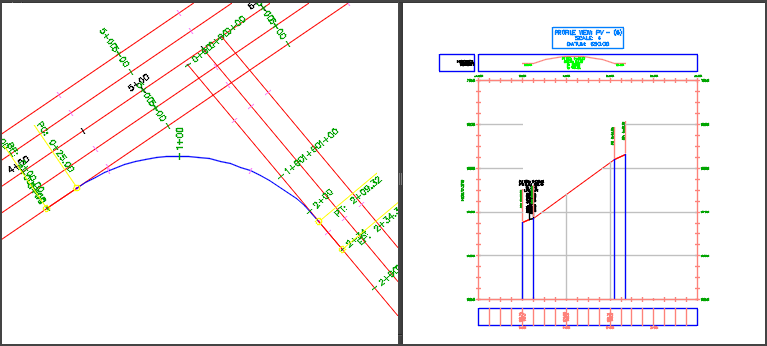

Funkcja połączonych linii trasowania umożliwia utworzenie linii trasowania, która przechodzi między dwiema przecinającymi się liniami trasowania, oraz utworzenie profilu przechodzącego między ich profilami.
Tej funkcji można użyć do utworzenia wyłukowania krawędzi, zjazdu lub pasa włączania/wyłączania, a także do połączenia istniejącej drogi z proponowaną. Można również tworzyć złożone grupy łuków, aby umożliwić obsługę węzłów drogowych, i zastosować odsunięcia od macierzystych linii trasowania w celu obsługi scenariuszy zjazdów. Można utworzyć połączone linie trasowania mniejsze niż 180 stopni lub większe niż 180 stopni.
Połączona linia trasowania zostanie utworzona między dwiema przecinającymi się liniami trasowania z użyciem określonych parametrów w oknie dialogowym Utwórz połączoną linię trasowania.
Geometria połączonego profilu jest generowana automatycznie z profili macierzystych, które zostały wybrane. Można określić przyrost rzędnej lub nachylenie poprzeczne, aby sterować sposobem generowania połączonego profilu na nakładających się częściach połączonej linii trasowania (które są równoległe do wybranych macierzystych profili linii trasowania). Rzędne początkowe i końcowe oraz nachylenie połączonego profilu są pobierane z nakładających się części macierzystych profili, a środkowy przekrój połączonego profilu jest obliczany w zależności od tego, czy i w jaki sposób przedłużenia macierzystych profili przecinają się.
Edycja geometrii połączonej linii trasowania lub profilu
Podczas tworzenia połączonych linii trasowania i skojarzonego profilu są one domyślnie ustawiane w stanie dynamicznym, co oznacza, że będą częściowo aktualizowane w przypadku zmiany ich macierzystych linii trasowania i profili. Tryb aktualizacji można zmienić na statyczny, aby zapobiec wykonywaniu aktualizacji i zachować pełną kontrolę nad edycją linii trasowania i profilu.
- Uchwyty na połączonych liniach trasowania umożliwiają edycję parametrów. Można też określić różne wartości dla niektórych parametrów na karcie Parametry połączenia w oknie dialogowym Właściwości linii trasowania.
- W przypadku stanu dynamicznego geometria nakładających się części zarówno połączonych linii trasowania, jak i profilu jest zablokowana na macierzyste linie trasowania i profile, co oznacza, że nie można jej edytować. Te nakładające się segmenty zostaną zaktualizowane w przypadku aktualizacji macierzystych linii trasowania i profili.
- Pikiety pomiędzy nakładającymi się częściami dynamicznego połączonego profilu mogą być edytowane.
Ważne: Obszar ten nie będzie dynamiczny względem macierzystych linii trasowania i profili, a także nie będzie aktualizowany w przypadku ich aktualizacji.
Można zmienić tryb aktualizacji połączonej linii trasowania na karcie Parametry połączenia w oknie dialogowym Właściwości linii trasowania.
Można zmienić tryb aktualizacji dla połączonego profilu na karcie Dane profilu w oknie dialogowym Właściwości profilu.
