Tworzenie figury pomiarowej na podstawie azymutu i odległości

Istnieje możliwość utworzenia nowego wierzchołka na podstawie istniejącego wierzchołka, azymutu i odległości. Aby to polecenie działało, figura musi mieć już co najmniej jeden wierzchołek.

  1. W Obszarze narzędzi na karcie Pomiary prawym przyciskiem myszy kliknij nazwaną sieć Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    FIGURE AZ-DIST [azymut] [odległość]

Przykładowy wiersz polecenia

BEGIN 1_95

FIG NE 2000 2000

FIG ZD 50.5556 91.440

AZIMUTH: 50.5556 DISTANCE: 91.4400

NORTH: 2057.6291 EAST: 2070.9941

CV DELTA 152.400 9.1440

CV LENGTH -243.840 152.400

END

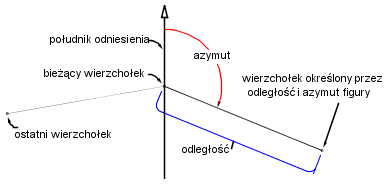

Poniżej przedstawiono przykład działania polecenia Azymut i odległość:

Składnia polecenia

FIGURE AZ-DIST [azymut] [odległość]

Synonim polecenia

FIG ZD

Parametr Definicja
azymut Żądany azymut od bieżącego wierzchołka do nowego wierzchołka. Wartość tę należy wprowadzić w bieżących jednostkach kąta obowiązujących w bazie danych pomiarów: DMS, radianach, stopniach dziesiętnych, radianach lub milicalach.
odległość Odległość od bieżącego wierzchołka do nowego wierzchołka figury. Tę wartość należy wprowadzać w bieżących jednostkach odległości obowiązujących w bazie danych.
