Do prześledzenia toru spływu wody przez powierzchnię służy program usługowy Spadek wody.
Narzędzie rysuje polilinię 2D lub 3D reprezentującą przepływ wody, jak również oznacza punkt początkowy toru. Jeśli kanał jest dzielony, wówczas narysowane zostają nowe polilinie wzdłuż każdego z torów spadku wody.

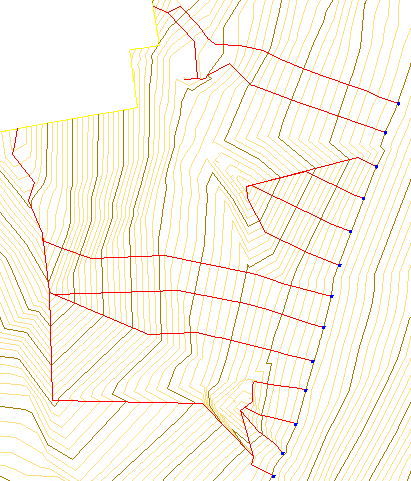

Na przykład można narysować wiele torów spadku wody z warstwicy, aby pokazać wodę spływającą w różnych punktach wzdłuż warstwicy.
Aby narysować linię przepływu, można użyć polilinii 2D lub 3D. Rodzaj linii zastosowanej przez użytkownika zależy od wymagań przeprowadzanej analizy. Poniżej przedstawiono przykładowe zastosowania poszczególnych rodzajów linii:
- Polilinie 2D. Wyznacz obszar przedstawiający obszar odwodnienia do analizy spływu wody. Należy utworzyć zamkniętą polilinię 2D za pomocą poleceń edycji programu AutoCAD. Możliwe jest użycie zamkniętej polilinii 2D, aby wyszukać obszar i przeprowadzić inną analizę.
- Polilinie 3D: Zachodzi potrzeba wykonania wizualizacji i nałożenia linii na powierzchnię. Dla celów profilowania można także utworzyć linii charakterystycznych skarpy z linii spadku wody.
