Tworzenie punktu przecięcia pomiaru łuk/azymut

Istnieje możliwość określenia punktów przecięcia pomiędzy łukiem a linią wyznaczoną przez punkt, azymut i odsunięcie.

Aby obliczyć punkt przecięcia łuku i linii wyznaczonej przez azymut w oknie poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W menu Skrzyżowanie kliknij pozycję Łuk/Azymut.
  3. Wprowadź numer punktu środka łuku.
  4. Wprowadź promień łuku.
  5. Wprowadź numer punktu początkowego linii.
  6. Wprowadź azymut linii.
  7. Wprowadź odsunięcie.
  8. Wprowadź jedną z następujących opcji:
    • N: aby wybrać punkt przecięcia najbardziej na północ.
    • S: aby wybrać punkt przecięcia najbardziej na południe.
    • E: aby wybrać punkt przecięcia najbardziej na wschód.
    • W: aby wybrać punkt przecięcia najbardziej na zachód.
    • R: aby wybrać najbliższy punkt przecięcia.
    • F: aby wybrać najdalszy punkt przecięcia.
    • 1: aby wybrać punkt przecięcia 1.
    • 2: aby wybrać punkt przecięcia 2.
    • A: aby wybrać wszystkie punkty przecięcia.
    • P: aby wskazać punkt przecięcia za pomocą urządzenia wskazującego.

Aby obliczyć punkt przecięcia łuku i linii wyznaczonej przez azymut za pomocą języka poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    ARCAZ [punkt] [promień] [punkt 1] [azymut] [odsunięcie]

Przykładowy wiersz polecenia

NE 1 100 100

NE 2 200 200

ARCAZ 2 200 1 50 50

! INTERSECTION # 1 NORTH:274.411634 EAST:385.641883

! INTERSECTION # 2 NORTH:30.099879 EAST:94.482471

Punkty przecięcia znajdują się pomiędzy łukiem o promieniu 200 i środku w punkcie 2 a azymutem 50.0000 narysowanym z punktu 1 przy odległości odsunięcia wynoszącej 50 w prawo.

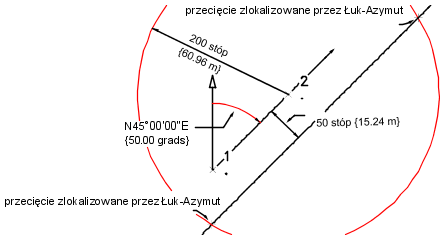

Punkt przecięcia łuku i linii wyznaczony przez azymut

Składnia polecenia

ARCAZ [punkt] [promień] [punkt 1] [azymut] [odsunięcie]

Parametr Definicja
punkt Punkt wyznaczający promień. Jest to istniejący punkt pełniący funkcję środka łuku.
promień Odległość wyznaczająca promień w stopach lub metrach dla pierwszego łuku. Odległość wyznaczająca promień jest długością linii od punktu wyznaczającego promień do łuku.
punkt 1 Istniejący punkt, od którego prowadzony jest wektor. Może to być dowolny punkt, łącznie z punktem figury.
azymut Azymut linii od istniejącego punktu. Azymut wyznacza kierunek wektora i wyrażony jest w bieżących jednostkach kąta.
odsunięcie Odległość odsunięcia punktu przecięcia.
