Użyj polecenia Ustaw skarpę/nachylenie w poprzek linii charakterystycznych, aby edytować skarpę lub nachylenie między wierzchołkami na co najmniej dwóch przecinających się linii charakterystycznych.
Aby linie charakterystyczne były przecinające się, muszą mieć w miejscu przecięcia punkt przecięcia lub punkt rzędnej. Przed użyciem tego polecenia można użyć polecenia Wstaw punkty w miejscach przecięcia, aby wstawić punkty przecięcia lub punkty rzędnej na liniach charakterystycznych w tym samym obszarze, które się przecinają.
Uwaga: Przecinające się linie charakterystyczne nie muszą znajdować się w tym samym obszarze.
Podczas wybierania punktów należy wyróżnić punkt połączenia linii charakterystycznych. Punkt jest wyróżniany po najechaniu na niego kursorem w celu wyróżnienia symbolu znacznika.
- Kliknij kartę Zmień panel
Edytuj rzędne
Ustaw skarpę/nachylenie w poprzek linii charakterystycznych
.
- Wybierz jedną z połączonych linii charakterystycznych.
- Wybierz punkt początkowy odcinka, który chcesz edytować.
Uwaga: Punkt początkowy nie może być przecięciem dwóch linii charakterystycznych.
- Opcjonalnie określ rzędną punktu początkowego, wprowadzając rzędną.

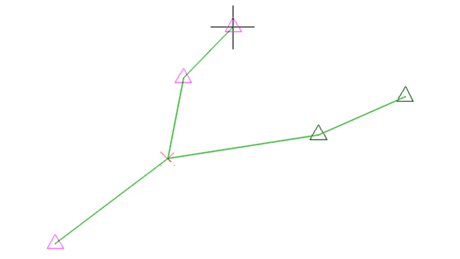

- Przesuń kursor na każdy z punktów na przecinających się liniach charakterystycznych, które chcesz edytować.
Po przesunięciu kursora na każdy punkt znacznik zostanie wyróżniony.Uwaga: Należy wyróżnić wszystkie punkty połączenia linii charakterystycznych. Podczas wybrania punktów każdy punkt przecięcia, w którym łączą są linie charakterystyczne, musi zostać wyróżniony albo nie wszystkie żądane segmenty zostaną wybrane. Przykładowo, aby wybrać punkt końcowy na trzeciej linii charakterystycznej, należy wyróżnić nie tylko pierwszy punkt przecięcia, ale także punkt przecięcia między drugą a trzecią linią charakterystyczną.
- Kliknij, aby wybrać punkt końcowy odcinka do edycji.
- Wykonaj jedną z następujących czynności, aby wyznaczyć nachylenie między punktem początkowym i końcowym:
- Wprowadź nachylenie (procent).
- Wprowadź Nachylenie (proporcja) i wartość nachylenia.
Wskazówki dotyczące używania polecenia Ustaw skarpę/nachylenie w poprzek linii charakterystycznych
- Podczas wybrania punktów każdy punkt przecięcia, w którym łączą są linie charakterystyczne, musi zostać wyróżniony albo nie wszystkie żądane segmenty zostaną wybrane.
- Aby anulować wybór punktu, upewnij się, że kursor znajduje się dokładnie na tym punkcie.
- Nie można anulować wyboru pierwszego punktu.
- Po wprowadzeniu w wierszu polecenia opcji Punkt końcowy w celu wybrania innego punktu końcowego należy najpierw ponownie wybrać wszystkie pozostałe punkty z wyjątkiem punktu początkowego przed wybraniem nowego punktu końcowego.
- Nie jest obsługiwane użycie polecenia Ustaw skarpę/nachylenie w poprzek linii charakterystycznych w odniesieniu do wielu linii charakterystycznych, które zaczynają się i kończą w tym samym punkcie, tworząc zamkniętą pętlę.
