Tworzenie pasa drogowego

Działki i sąsiednia linia trasowania muszą się znajdować w tym samym obszarze. Obwiednie działek są odsunięte o określoną odległość od linii trasowania.

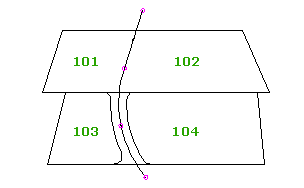

Opcjonalnie określ promień zaokrągleń w punktach przecięcia z innymi obiektami. Na następującym rysunku pokazano pas drogowy utworzony między działkami 103 a 104 z zaokrągleniami w punktach przecięcia z obwiedniami działki.

Pas drogowy ma taki sam charakter jak wąska działka, ale nie jest dynamicznie połączony z linią trasowania. W przypadki przesunięcia lub edycji linii trasowania należy utworzyć ponownie pas drogowy.

Po zainicjowaniu polecenia Utwórz granicę pasa drogowego (GPD) zostaje wyświetlony monit o zaznaczenie jednej lub więcej działek. Jeśli w obszarze i wzdłuż krawędzi jednej z zaznaczonych działek znajduje się linia trasowania, pas drogowy jest tworzony zgodnie z określonymi parametrami.

  1. Kliknij kartę Narzędzia główne panel Utwórz projektlista rozwijana Działka Utwórz pas drogowy Wyszukiwanie .
  2. Wybierz jedną lub więcej działek na rysunku i naciśnij klawisz Enter.
  3. W oknie dialogowym Utwórz pas drogowy określ odsunięcie od linii trasowania do obwiedni działki.
  4. Określ, czy na przecięciach obwiedni działki wzdłuż pasa drogowego mają być umieszczane zaokrąglone narożniki. Określ promień.
  5. Jeśli zaokrąglone narożniki mają być umieszczane w punktach przecięcia pasów drogowych z innymi liniami trasowania, zaznacz odpowiednią opcję. Określ promień.
  6. Kliknij przycisk OK.
