Tworzenie punktu krzywizny w figurze pomiarowej

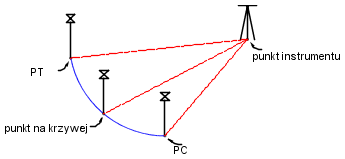

Krzywiznę (na figurze) tworzy się na podstawie trzech pomiarów: jednego na początku, drugiego na łuku pomiędzy początkiem a końcem łuku i trzeciego na końcu łuku.

  1. W oknie Obszar narzędzi na karcie Pomiary prawym przyciskiem myszy kliknij nazwaną sieć Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    C3

Przykładowy wiersz polecenia

BEG CURVE

C3

AD VA 11 85 200 90

AD VA 12 82 200 90

AD VA 13 80 190 90

END

Poniżej przedstawione zostało polecenie łuku trzypunktowego:

Składnia polecenia

C3
