Informacje o zachowywaniu styczności z sąsiednimi elementami linii trasowania

Po zmianie wiązania styczności na elemencie linii trasowania wiązania styczności sąsiednich elementów mogą być automatycznie zmienione, aby utrzymać styczność.

Na karcie Edycja wiązań (okno dialogowe Właściwości linii trasowania) opcja Zawsze zamieniaj niejawne wiązanie styczności określa, czy wiązania styczności sąsiednich elementów są automatycznie zamieniane, aby utrzymać styczność.

Uwaga: Ta opcja ma wpływ tylko na te elementy, które znajdują się bezpośrednio przed i obok elementu, którego wiązanie styczności zostało zmienione. Inne elementy linii trasowania nie są zmieniane.

Dostępne są cztery wiązania styczności:

Opcję Wiązanie styczności można zmienić w panoramie Elementy linii trasowania lub oknie dialogowym Parametry układu linii trasowania.

Poniżej przedstawiono dwa przykłady tego, jak opcja Zawsze zamieniaj niejawne wiązanie styczności wpływa na sposób, w jaki sąsiednie elementy linii trasowania zachowują się po zmianie wiązania styczności.

Przykład 1: Zamiana swobodnego elementu na element ustalony

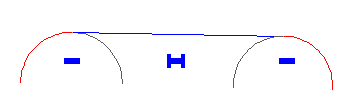

Poniższy przykład przedstawia linię, która jest ograniczona z obu stron ( swobodna) przez dwie krzywe, które nie są ograniczone ( stałe).

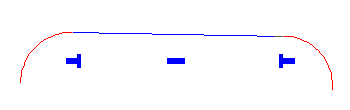

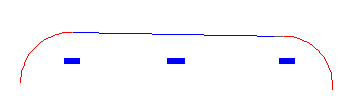

W przypadku zmiany linii na nieograniczoną (stałą) łuki zachowują się na jeden z dwóch sposobów. Zachowanie zależy od tego, czy opcja Zawsze zamieniaj niejawne wiązanie styczności jest wybrana:

Przykład 2: Zamiana swobodnego elementu na element ruchomy

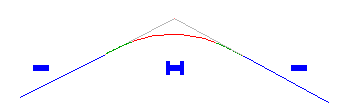

Poniższy przykład pokazuje grupę krzywych, która jest ograniczona z obu stron (swobodna) przez dwie linie, które nie są ograniczone (stałe).

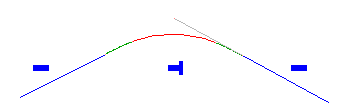

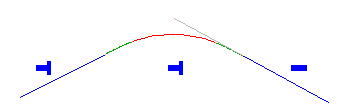

W przypadku zmiany grupy krzywych na Ograniczona przez następny ( ruchoma) łuki zachowują się na jeden z dwóch sposobów. Zachowanie zależy od tego, czy opcja Zawsze zamieniaj niejawne wiązanie styczności jest wybrana:
