Wykonywanie analizy kontroli mapy

  1. Kliknij kartę Analizujpanel Dane terenulistę rozwijaną PomiarKontrola mapy Wyszukiwanie .
  2. W oknie Analiza kontrolna mapy kliknij Nowy raport kontroli mapy.
  3. Wprowadź nazwę dla kontroli mapy, na przykład LOT 1.
  4. Kliknij opcję w celu zastosowania polecenia Użyj interfejsu wiersza polecenia i postępuj zgodnie z monitami wiersza poleceń.
  5. Określ Punkt początkowy. Punkt początkowy jest wyświetlany na rysunku pod postacią grafiki interaktywnej.
    Uwaga: Kolorami wyświetlania grafiki tymczasowej sterują ustawienia polecenia Kontrola mapy.

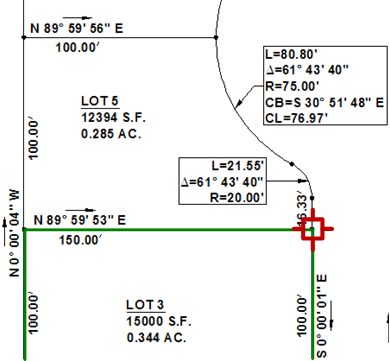

    Poniższa ilustracja przedstawia punkt początkowy:

  6. W wierszu polecenia pojawia się monit o wybranie etykiety. Po wyborze etykiety interaktywna grafika wyświetla rysunek. Jeśli konieczne jest wprowadzenie zmian, wówczas w wierszu polecenia istnieje możliwość przeprowadzenia następujących operacji:
    • Wyczyść: Czyści obecną stronę.
    • Nowy: Rozpoczyna nowy raport kontroli mapy.
    • Przerzuć: Zmienia kierunek łuku na zgodny z ruchem wskazówek zegara lub odwrotny.
    • Odwróć: Zmienia kierunek linii lub łuku
    Uwaga: Jeśli do kontroli mapy potrzebnych jest więcej informacji niezbędnych do dokonania obliczeń, wówczas na rysunku wyświetlany jest czerwony okrąg, a w wierszu polecenia pojawia się monit.

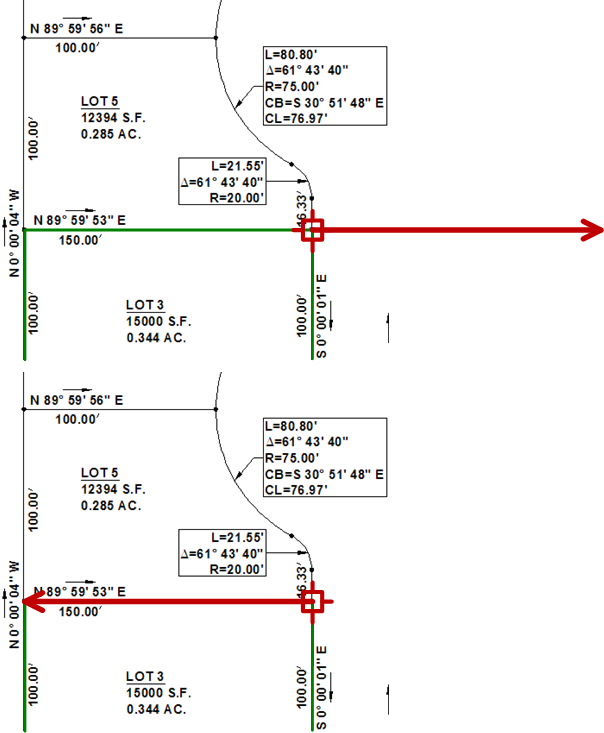

    Poniższa ilustracja przedstawia sposób wykorzystania polecenia Odwróć w celu zmiany kierunku linii kontroli mapy:

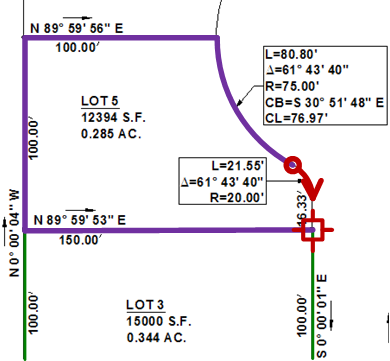

    Poniższa ilustracja ukazuje przykład wykorzystania polecenia Przerzuć:

  7. Kontynuuj postępowanie według monitów wiersza polecenia poprzez zaznaczanie etykiet do momentu powrotu do punktu początkowego.

    Poniższa ilustracja przedstawia kontynuację kontroli mapy w kierunku punktu początkowego:

  8. Kliknij Nowa kontrola mapy w celu dodania nowej kontroli mapy do istniejącego raportu kontroli mapy. Powtórz czynności opisane w punktach od 5 do 7.
  9. Kliknij Widok wyjściowy w celu przejrzenia raportu analizy kontroli mapy. Kliknij , aby powrócić do okna wejściowego.
  10. Opcjonalnie — w Widoku wejściowym lub Widoku wyjściowym kliknij opcję Wstaw tekst wielowierszowy w celu wstawienia obecnej kontroli mapy lub wszystkich kontroli mapy do rysunku. Określ punkt wstawienia na rysunku, a następnie wstaw raport kontroli mapy.
