Używanie obiektów projektu Vault

Tworzenie odniesienia do obiektu projektu Vault

1. Otwórz rysunek, do którego chcesz dodać odniesienie i wybierz go jako aktywny rysunek.
2. W Obszarze roboczym, na karcie Nawigator rozwiń kolekcję Projekty.
3. Rozwiń kolekcje projektów i obiektów zawierające obiekt projektu.
   Uwaga: Obiekt może istnieć w dowolnym projekcie. Można tworzyć odniesienia do obiektów w różnych projektach w tym samym rysunku.
4. Kliknij prawym przyciskiem myszy obiekt projektowy.
5. Kliknij Utwórz odniesienie.
6. W oknie dialogowym Tworzenie odniesienia dla obiektu określ, jak geometria obiektu będzie wyświetlana na rysunku.
7. Kliknij przycisk OK.

Synchronizowanie odniesień do obiektów

Można zsynchronizować poszczególne odniesienia do obiektu lub wszystkie odniesienia do obiektu jednocześnie.

Synchronizowanie poszczególnych odniesień do obiektów

1. W Obszarze narzędzi, na karcie Nawigator, w kolekcji Otwarte rysunki rozwiń rysunek zawierający odniesienie do obiektu projektu, który chcesz zsynchronizować.
2. Rozwiń kolekcję obiektów rysunku zawierającą odniesienie do obiektu, który chcesz zsynchronizować.
3. Kliknij prawym przyciskiem myszy obiekt i wybierz polecenie Synchronizuj.

Synchronizowanie wszystkich odniesień do obiektów na rysunku

• Wykonaj jedną z następujących czynności:

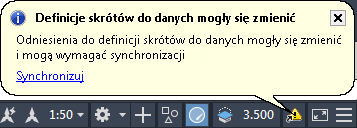

  • Jeśli poniższe powiadomienie jest wyświetlane automatycznie na pasku stanu, kliknij przycisk Synchronizuj.

  • Jeśli powiadomienie nie jest wyświetlane automatycznie, kliknij prawym przyciskiem myszy ikonę Odniesienie skrótu do danych na pasku stanu i kliknij przycisk Synchronizuj.

Aby uzyskać dodatkowe informacje, zapoznaj się z tematem Synchronizowanie obiektu odniesienia.

Uwaga: Przycisk w Nawigatorze i polecenie Odśwież dostępne z menu podręcznego w Nawigatorze nie powodują aktualizacji danych programu Vault.

Aby promować obiekt projektowy

Można zastąpić odniesienie tylko do odczytu do obiektu edytowalną kopią obiektu projektu przez wypromowanie odniesienia do obiektu.

Ważne: Wypromowanie odniesienia do obiektu zrywa wszystkie połączenia z danymi źródłowymi obiektu projektowego. Połączenie nie może być przywrócone.

Odniesienie do obiektu należy promować tylko wtedy, gdy nie ma potrzeby zachowywania łącza obiektu projektowego z jego źródłowym rysunkiem lub danymi.

Uwaga: Odniesień do korytarza nie można promować.

1. W Obszarze narzędzi, na karcie Nawigator, w kolekcji Otwarte rysunki rozwiń rysunek zawierający odniesienie do obiektu projektu, który chcesz wypromować.
2. Rozwiń kolekcję obiektów rysunku zawierającą odniesienie do obiektu, który chcesz wypromować.
3. Kliknij prawym przyciskiem myszy obiekt i kliknij opcję Promuj.

Aby usunąć obiekt projektu

Obiekt można uczynić niedostępnym dla odwołań w innych rysunkach projektu.

Obiekt można usunąć z listy obiektów odniesienia dla projektu. Istniejące odniesienia do obiektu pozostają nienaruszone i są nadal aktualizowane z obiektu źródłowego.

Nawet gdy wszystkie odniesienia do obiektu zostaną usunięte z projektu, jest on nadal widoczny w programie Vault Client, a jego stan (bez odniesień) wskazuje ikona .

Uwaga: Jeśli włączona jest funkcja powielania grupy roboczej w programie Vault Professional, grupa robocza musi mieć prawo własności do rysunku źródłowego obiektu projektu, aby można było usunąć obiekt.

1. W Obszarze roboczym, na karcie Nawigator rozwiń kolekcję Projekty.
2. Rozwiń kolekcje projektów i obiektów zawierające obiekt projektu.
3. Kliknij prawym przyciskiem myszy obiekt projektu, który ma zostać usunięty.
4. Kliknij przycisk Usuń.

Aby pobrać ostatnią wersję obiektu projektowego

Jeśli ktoś wprowadził zmiany do obiektu projektu, możesz łatwo zaktualizować swoją kopię lokalną rysunku źródłowego projektu.

Jeśli inny użytkownik tworzy nową wersję rysunku źródłowego obiektu projektu w bazie danych projektu, kopia lokalna staje się nieaktualna. Stan swojej kopii lokalnej możesz sprawdzić za pomocą ikony wyświetlanej obok rysunku źródłowego lub obiektu projektu w drzewie Nawigator.

Uwaga: Polecenie Pobierz najnowszą wersję jest dostępne na wszystkich poziomach projektu w drzewie Nawigator, jeśli jest to możliwe.

1. W Obszarze roboczym, na karcie Nawigator rozwiń kolekcję Projekty.
2. Rozwiń grupę projektów zawierającą obiekt projektowy.
3. Rozwiń grupę obiektów zawierającą obiekt projektowy.
4. Kliknij prawym przyciskiem myszy obiekt projektu i kliknij Pobierz najnowszą wersję.
5. W oknie dialogowym Pobierz najnowszą wersję wybierz Dołącz zależności plikowe, aby wyświetlić pliki zależne na liście Pliki projektu.
6. Usuń zaznaczenie pól wyboru przy plikach i folderach, które nie mają być aktualizowane.
7. Kliknij przycisk OK.

Aby uzyskać dostęp do rysunku źródłowego dla obiekt projektu

Można szybko otworzyć rysunek źródłowy obiektu projektu lub przełączyć się do niego.

Można otworzyć rysunek źródłowy obiektu projektu z poziomu obiektu projektu w drzewie Nawigator. Jeśli rysunek jest już otwarty, można uaktywnić rysunek.

Uwaga: Jeśli nie wyrejestrowałeś rysunku projektowego, możesz otworzyć rysunek tylko w trybie tylko do odczytu.

1. W Obszarze roboczym, na karcie Nawigator rozwiń kolekcję Projekty.
2. Rozwiń grupę projektów zawierającą obiekt projektowy.
3. Rozwiń grupę obiektów zawierającą obiekt projektowy.
4. Kliknij prawym przyciskiem myszy obiekt projektu i wykonaj jedną z następujących czynności:
   • Jeśli masz wyrejestrowany rysunek źródłowy, kliknij Otwórz rysunek źródłowy, aby go otworzyć.
   • Jeśli rysunek źródłowy nie został wyrejestrowany, kliknij opcję Otwórz rysunek źródłowy (tylko do odczytu), aby go otworzyć.
   • Jeśli rysunek jest otwarty, kliknij Przełącz do rysunku źródłowego, aby stał się aktywnym rysunkiem.
