Tworzenie punktu przecięcia pomiaru łuk/łuk

Istnieje możliwość obliczenia punktów przecięcia pomiędzy dwoma łukami, z których każdy zdefiniowany jest przez istniejący punkt środkowy oraz promień.

Aby obliczyć punkt przecięcia pomiędzy dwoma łukami w oknie poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W menu Punkty przecięcia kliknij opcję Łuk/Łuk.
  3. Wprowadź identyfikator punktu środka pierwszego łuku.
  4. Wprowadź promień pierwszego łuku.
  5. Wprowadź identyfikator punktu środka drugiego łuku.
  6. Wprowadź promień drugiego łuku.
  7. Wprowadź jedną z następujących opcji:
    • N: aby wybrać punkt przecięcia najbardziej na północ.
    • S: aby wybrać punkt przecięcia najbardziej na południe.
    • E: aby wybrać punkt przecięcia najbardziej na wschód.
    • W: aby wybrać punkt przecięcia najbardziej na zachód.
    • R: aby wybrać najbliższy punkt przecięcia.
    • F: aby wybrać najdalszy punkt przecięcia.
    • 1: aby wybrać punkt przecięcia 1.
    • 2: aby wybrać punkt przecięcia 2.
    • A: aby wybrać wszystkie punkty przecięcia.
    • P: aby wskazać punkt przecięcia za pomocą urządzenia wskazującego.

Aby obliczyć punkt przecięcia dwóch łuków za pomocą języka poleceń geodezyjnych

  1. W obszarze narzędzi na karcie Pomiar kliknij prawym przyciskiem myszy sieć, którą chcesz edytować, a następnie kliknij Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    ARCARC [punkt 1] [promień 1] [punkt 2] [promień 2]

Przykładowy wiersz polecenia

NE 1 100 100

NE 2 200 200

ARCARC 1 100 2 200

! INTERSECTION # 1 NORTH:8.856217 EAST:141.143783

! INTERSECTION # 2 NORTH:141.143783 EAST:8.856217

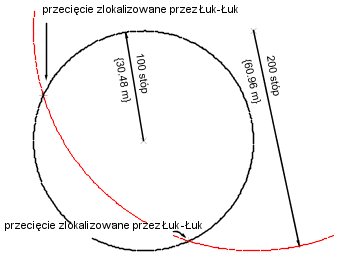

Punkty przecięcia znajdują się pomiędzy łukiem o promieniu 100 i środku w punkcie 1 a łukiem o promieniu 200 i środku w punkcie 2.

Składnia polecenia

ARCARC [punkt 1] [promień 1] [punkt 2] [promień 2]

Parametr Definicja
punkt 1 Numer punktu wyznaczającego promień (środka) 1.
promień 1 Odległość wyznaczająca promień w stopach lub metrach dla pierwszego łuku. Odległość wyznaczająca promień jest długością linii od punktu wyznaczającego promień do łuku.
punkt 2 Numer punktu wyznaczającego promień (środka 2.
promień 2 Odległość wyznaczająca promień w stopach lub metrach dla drugiego łuku.
