Informacje o hierarchii ustawień stylu etykiety

Domyślne ustawienia stylu etykiety można definiować na trzech różnych poziomach. Każdy steruje domyślnymi właściwościami ustawień podrzędnych i stylów etykiet. Na poziomach podrzędnych można zastępować ustawienia domyślne. Istnieje także możliwość zablokowania ustawień domyślnych w celu zabezpieczenia ich przed zmianami.

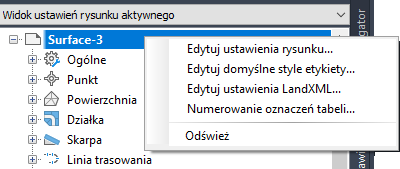

Hierarchię ustawień stylu etykiety najlepiej widać w strukturze drzewa w Obszarze narzędzi, jak pokazano poniżej.

Na każdym poziomie należy kliknąć prawym przyciskiem myszy i kliknąć opcję Edytuj domyślne style etykiety.

Można przeprowadzić edycję ustawień etykiet na poziomie rysunku, poziomie obiektu (takiego jak Powierzchnia) i poziomie etykieta-styl-typ (taki jak Warstwica)

Na każdym poziomie kontrolowane są właściwości poziomów podrzędnych, chyba że ustawienia danego poziomu podrzędnego zostały celowo zmienione lub nadpisane.

Na poziomie rysunku istnieje możliwość określenia sposobu numeracji oznaczeń tabeli. Kliknij nazwę rysunku, kliknij prawym przyciskiem myszy i wybierz opcję Numerowanie oznaczeń tabeli, aby uzyskać dostęp do okna dialogowego Numerowanie oznaczeń tabeli. Więcej informacji zawiera temat Sterowanie numerowaniem oznaczeń etykiet.

Ustawienia numerowania oznaczeń to ustawienia odnoszące się do całego rysunku.
