Tworzenie siatki punktów na rzędnych powierzchni

Umożliwia wygenerowanie siatki punktów, którym zostają automatycznie przypisane rzędne powierzchni.

Określ punkt bazowy (lewy dolny róg) siatki, wielkość komórki (długość X i Y), prawy górny róg oraz opcjonalnie kąt obrotu.

Ponieważ to polecenie tworzy punkty z użyciem rzędnych powierzchni, ustawienie Zgłoszenie o rzędne z grupy Tworzenie punktów nie wpływa na zgłoszenia wyświetlane przez program w tym poleceniu.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Kliknij kolejno kartę Narzędzia głównepanel Utwórz dane terenumenu PunktyUtwórz punkty — powierzchniaNa siatce.
3. Wybierz powierzchnię.
4. Podaj lokalizację punktu bazowego siatki, który jest dolnym lewym rogiem siatki, wykonując następujące czynności:
   • W wierszu polecenia wprowadź współrzędne X i Y.
   • Wskaż punkt na ekranie.
5. Wprowadź kąt obrotu lub naciśnij klawisz Enter, aby zaakceptować wartość domyślną.
6. Podaj odstępy X siatki, wprowadzając wartość lub wciskając klawisz Enter, aby zaakceptować wartość domyślną.
7. Podaj odstępy Y siatki, wprowadzając wartość lub wciskając klawisz Enter, aby zaakceptować wartość domyślną.
8. Podaj lokalizację prawego górnego rogu siatki, klikając na ekranie.

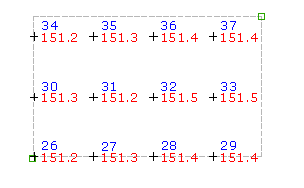

   Na ekranie zostanie narysowana pojedyncza komórka siatki i obrys całej siatki.

9. Wykonaj jedną z poniższych operacji:
   • Aby utworzyć punkty według wyświetlanej siatki, naciśnij klawisz Enter.
   • Aby zmienić siatkę, wprowadź Tak i ponownie podaj kąt obrotu, punkt bazowy, odstępy X i Y oraz prawy górny punkt, zgodnie z wcześniejszym opisem.

   Polecenie oblicza współrzędne każdego punktu siatki. Rzędna każdego punktu pobierana jest z wybranej powierzchni.

10. Dla każdego punktu podaj na żądanie nazwę punktu i opis.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Aby uzyskać więcej informacji, zobacz temat Informacje o sterowaniu sposobem wyświetlania punktów na rysunku.
