Perspektywa elementów profilu

Ta perspektywa umożliwia wyświetlanie i edytowanie danych liczbowych łuków i stycznych przechodzących przez punkt pionowego przecięcia (Punkt przecięcia) lub dla określonego podelementu w profilu.

Jeśli na pasku Narzędzia układu profilu wybrano opcję Na bazie punktu załamania niwelety, w panoramie wyświetlane są dane punktu załamania niwelety. Jeśli wybrano opcję Na bazie elementu, w perspektywie będą wyświetlane dane elementu.

Perspektywa elementów profilu umożliwia nawigację wśród wszystkich elementów składających się na profil. Element można wybrać w panoramie Obiekty profilu, a następnie go edytować przy użyciu okna dialogowego Parametry układu profilu. Atrybuty w perspektywie Obiekty profilu i w oknie Parametry układu profilu są automatycznie aktualizowane podczas edycji profilu.

Zawartość okna można filtrować, aby wyświetlić wybrany zakres elementów wzdłuż profilu.

Perspektywa Obiekty profilu przypomina arkusz kalkulacyjny. Każdy wiersz odpowiada elementowi profilu, a każda kolumna atrybutowi elementu. Można zmieniać rozmiar kolumn, przenosić je i kopiować.

Pierwsza kolumna (Nr) jest unieruchomiona i zawsze jest wyświetlana. Podczas przewijania za pomocą paska przewijania ta kolumna nie zmienia położenia.

Dostępne są dwie konfiguracje kolumn: domyślna i projektowania w oparciu o kryteria. Aby przełączać się między konfiguracjami lub utworzyć własną konfigurację, kliknij prawym przyciskiem myszy nagłówek kolumny, a następnie kliknij polecenie Adaptuj kolumny.

Podczas edytowania profilu za pomocą uchwytów lub wprowadzania innego polecenia okno pozostaje otwarte. Okno jest zamykane po usunięciu aktualnie zaznaczonego profilu, kliknięciu przycisku X lub kliknięciu przycisku Widok tabelaryczny profilu na pasku Narzędzia układu profilu.

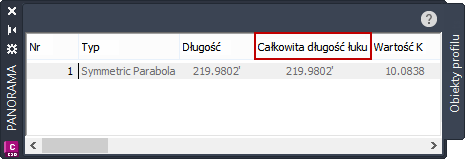

Uwaga: Właściwość Całkowita długość łuku jest dostępna w perspektywie Obiekty profilu i oknie dialogowym Parametry układu profilu, jeżeli w Narzędziach układu profilu jest używany widok Na bazie elementu.

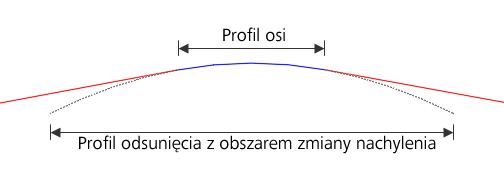

Wartość Całkowita długość łuku pokazuje całkowitą długość łuku pionowego, natomiast właściwość Długość pokazuje długość obliczonego fragmentu geometrii łuku, na przykład, gdy styczne są dołączone wzdłuż łuku.

Powiadomienia

Jeśli do profilu zostały zastosowane kryteria projektowe, obok podelementów naruszających określone kryteria projektowe wyświetlany jest symbol ostrzegawczy .

Symbol powiadomienia o zmianie poziomej jest wyświetlany obok podelementów objętych modyfikacją wprowadzoną w skojarzonej linii trasowania. Po wybraniu opcji umożliwiającej wyświetlanie symboli powiadomienia na karcie Blokowanie profilu okna dialogowego Właściwości profilu symbole są widoczne w panoramie Obiekty profilu podczas pracy w trybie Na bazie elementu. Natomiast gdy włączony jest tryb Na bazie punktu załamania niwelety, symbole w panoramie Obiekty profilu są niewidoczne. Symbole są również wyświetlane na elementach zależnych.
