Karta Zawartość (okno dialogowe Tworzenie połączenia rozjazdowego)

Karta Zawartość służy do definiowania typu rozjazdów, które mają być tworzone dla połączenia rozjazdowego, i innych parametrów.

Katalog zawartości

Umożliwia określenie katalogu używanego do tworzenia rozjazdów w połączeniu rozjazdowym. Wybierz z listy rozwijanej lub kliknij przycisk , aby wyświetlić okno dialogowe Katalog rozjazdów, w którym można wczytać inny katalog. Te pliki są domyślnie przechowywane w folderze C:\ProgramData\Autodesk\C3D 2022\plk\Data\Railway Design Standards\Turnout\.

W przypadku tworzenia połączenia rozjazdowego z istniejącego rozjazdu ta sekcja jest wyszarzona i niedostępna.

Zawartość rozjazdu na linii trasowania toru zasadniczego

Umożliwia określenie zawartości rozjazdu dla pierwszej wybranej linii trasowania. W przypadku tworzenia połączenia rozjazdowego z istniejącego rozjazdu ta sekcja jest wyszarzona i niedostępna.

Typ rozjazdu
Umożliwia określenie typu rozjazdu:
  • Zwyczajny
  • Łukowy symetryczny
  • Krzyżowy
Filtr (tangens kąta)
Umożliwia określenie kąta rozjazdu. Mniejsze kąty powodują tworzenie bardziej stopniowych rozjazdów.
Model
Umożliwia określenie modelu rozjazdu. Dostępne modele pod określonym kątem w pliku katalogu rozjazdów są wyświetlane na liście rozwijanej.
Kierunek/bok
Umożliwia określenie kierunku, do przodu lub do tyłu, zgodnie z pikietażem linii trasowania. Kierunek i bok można dostosować za pomocą uchwytu po utworzeniu rozjazdu. Aby uzyskać więcej informacji, zobacz temat Edycja rozjazdów kolejowych za pomocą uchwytów.
Punkt wstawienia
Umożliwia określenie punktu wstawienia rozjazdu:
  • Złącze opornicy
  • Punkt zagięcia opornicy
  • Punkt przecięcia
  • Koniec krzyżownicy na torze zasadniczym
  • Koniec krzyżownicy na torze zwrotnym

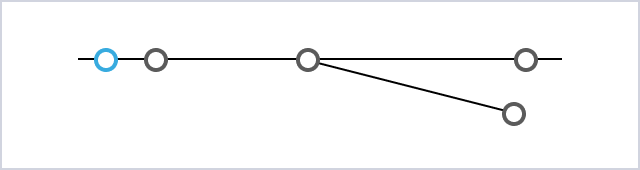

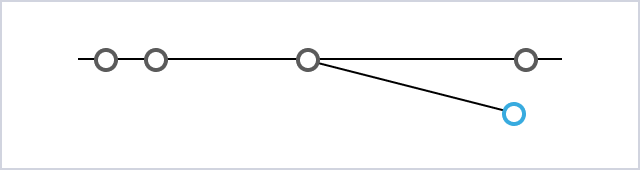

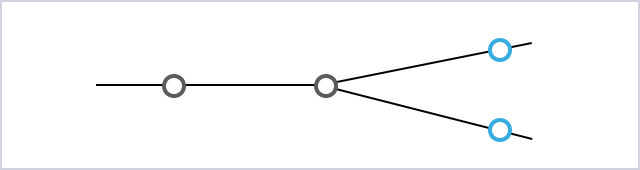

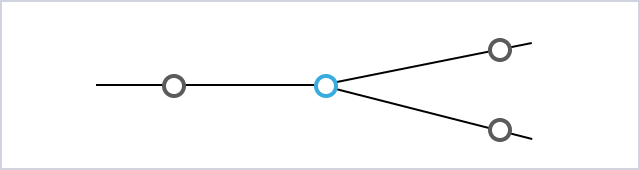

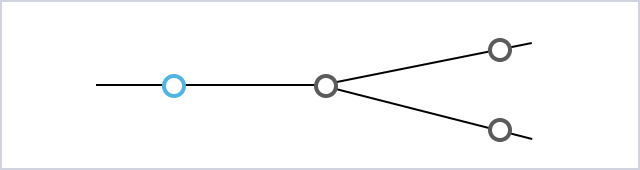

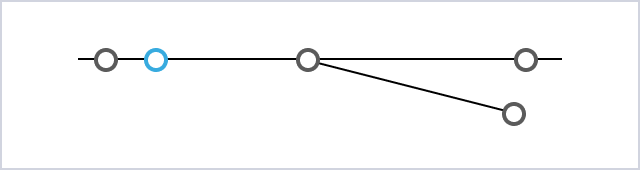

Typ rozjazdu Złącze opornicy Punkt zagięcia opornicy Punkt przecięcia Koniec krzyżownicy na torze zasadniczym Koniec krzyżownicy na torze zwrotnym
Zwyczajny
Łukowy symetryczny

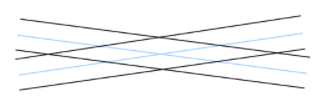

Krzyżowy

Zawartość rozjazdu na drugiej linii trasowania

Typ rozjazdu
Umożliwia określenie typu rozjazdu:
  • Zwyczajny
  • Łukowy symetryczny
  • Krzyżowy
Kąt
Umożliwia określenie kąta rozjazdu. Mniejsze kąty powodują tworzenie bardziej stopniowych rozjazdów.
Model
Umożliwia określenie modelu rozjazdu. Dostępne modele pod określonym kątem w pliku katalogu rozjazdów są wyświetlane na liście rozwijanej.
