Tworzenie punktów na przecięciu Kierunek/kierunek

Umożliwia utworzenie punktu na przecięciu dwóch kierunków, z których każdy jest zdefiniowany przez punkt i czwartak lub azymut.

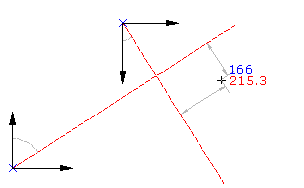

Utwórz punkt na przecięciu, określając odległość odsunięcia od każdej linii kierunkowej.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — przecięcia Kierunek/kierunek .
3. Podaj punkt początkowy, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu.
4. Podaj kierunek z punktu początkowego, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania drugiego punktu.
   • Wprowadź Z Wprowadź azymut linii kierunkowej.
   • Wprowadź K Podaj kwadrant i kierunek.
5. Podaj odsunięcie, wykonując jedną z czynności:
   • Podaj odległość.
   • Wybierz punkt na rysunku definiujący odsunięcie.
   • Użyj poleceń przezroczystych, aby określić punkt definiujący odsunięcie.
6. Powtórz czynności opisane w punktach 3–5, aby zdefiniować drugą linię kierunkową.
7. Wprowadź opis lub naciśnij klawisz Enter, aby go pominąć.
8. Podaj rzędną punktu lub naciśnij klawisz Enter, aby ją pominąć.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Aby uzyskać więcej informacji, zobacz temat Informacje o sterowaniu sposobem wyświetlania punktów na rysunku.
