Wyświetlanie nachylenia pomiędzy punktami w bazie danych pomiarowych

Polecenie Nachylenie (procent) umożliwia wyznaczenie nachylenia pomiędzy dwoma punktami. Wymagane jest określenie punktu początkowego oraz punktu końcowego.

Wyświetlanie nachylenia pomiędzy dwoma punktami za pomocą okna poleceń geodezyjnych

1. W oknie Obszar narzędzi na karcie Pomiar prawym przyciskiem myszy kliknij nazwaną sieć Okno poleceń geodezyjnych.
2. W oknie Okno poleceń geodezyjnych kliknij menu Informacja o punkcie Nachylenie.
3. Wprowadź identyfikator punktu początkowego.
4. Wprowadź identyfikator punktu końcowego.

Wyświetlanie nachylenia pomiędzy dwoma punktami za pomocą wiersza poleceń w oknie poleceń geodezyjnych

1. W oknie Obszar narzędzi na karcie Pomiar prawym przyciskiem myszy kliknij nazwaną sieć Okno poleceń geodezyjnych.
2. W wierszu polecenia wprowadź:

   GRADE [punkt 1] [punkt 2]

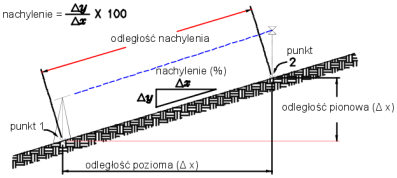

Poniżej przedstawione zostało polecenie Nachylenie:

Przykładowy wiersz polecenia

Poniżej przedstawiono przykładowe polecenie Nachylenie:

NEZ 1 100 100 30.480

NEZ 2 200 200 32.004

GRADE 1 2

Nachylenie: 1.0776 procent

W tym przykładzie wskazywane jest nachylenie w procentach pomiędzy punktem 1 i 2. Polecenie to, używane jako funkcja w równaniu, zwraca kąt pionowy w bieżącym pionowym układzie odniesienia (zenit, nadir lub poziomym).

Składnia polecenia

GRADE [punkt 1] [punkt 2]

Synonim polecenia

G

Parametr	Definicja
punkt 1 i punkt 2	Dwa istniejące punkty, pomiędzy którymi wyznaczane jest nachylenie.
