Tworzenie punktów promieniowych lub prostopadłych na liniach trasowania

Umożliwia utworzenie na linii trasowania punktu, który jest promieniowy lub prostopadły do podanego punktu.

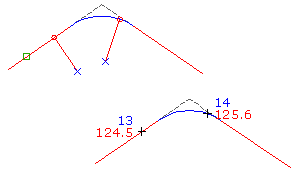

W stosunku do określonego punktu utworzony punkt jest prostopadły na linii i promieniowy na łuku.

  1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
  2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — linie trasowania Promieniowo lub prostopadle .
  3. Wybierz linię trasowania.
    Uwaga: Jeśli z wybraną linią trasowania są skojarzone profile, wyświetlone zostanie okno dialogowe Wybierz profil. Można wybrać profil z listy, co spowoduje, że rzędne tworzonych punktów będą pobierane z tego profilu. Jeśli pikieta na linii trasowania nie ma przekroju profilu lub jeśli użytkownik wybrał opcję <brak>, rzędna punktu zostanie określona zgodnie z ustawieniami Tworzenie punktu w oknie dialogowym Utwórz punkty.
  4. Podaj a punkt.
  5. Jeśli zostanie wyświetlony monit, wprowadź nazwę punktu, opis i rzędną.
    Uwaga: Aby opis punktu był pobierany z obiektu, w obszarze Zgłoszenie o opisy ustawień Tworzenie punktu wybierz opcję Automatycznie — Obiekt. Nazwa linii trasowania i pikieta wyświetlane są w kolumnie Opis wstępny w Edytorze punktów.
  6. Naciśnij klawisz Enter, aby zakończyć działanie polecenia.
Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Aby uzyskać więcej informacji, zobacz temat Informacje o sterowaniu sposobem wyświetlania punktów na rysunku.
