Ta procedura umożliwia wygenerowanie obrazu podglądu części, który używany będzie jako ułatwienie podczas wyboru części. Kreator części generuje obraz podglądu na podstawie określonego kierunku widoku. Można wybrać jeden ze standardowych kierunków widoku modelu (góra, dół, lewo, prawo, przód, tył, izometryczny SE, izometryczny SE, izometryczny NE i izometryczny NW).
- Aby utworzyć obraz podglądu, kliknij przycisk Generuj mapę bitową na pasku narzędzi.

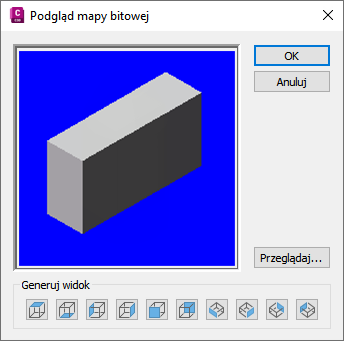

Zostanie wyświetlone okno dialogowe Podgląd mapy bitowej.
- W obszarze Generuj widok kliknij kierunek widoku, na podstawie którego ma zostać wygenerowany obraz podglądu części.
Wskazówka: Po wybraniu widoku następuje aktualizacja zawartości okna obrazu podglądu w oknie dialogowym. Umożliwia to wyświetlenie wszystkich dostępnych obrazów poglądu części przed wybraniem jednego z nich.Można również kliknąć przycisk Przeglądaj i odszukać, a następnie wybrać plik mapy bitowej. Wstępnie zdefiniowane obrazy muszą mieć rozdzielczość 200 x 200 pikseli i głębię 256 kolorów.
- Kliknij przycisk OK.
