Tworzenie wierzchołka figury pomiarowej na podstawie czwartaka i odległości

Możliwe jest utworzenie nowego wierzchołka poprzez wskazanie kierunku względem bieżącego wierzchołka figury. Aby to polecenie działało prawidłowo, figura musi mieć już co najmniej jeden wierzchołek.

  1. W oknie Obszar narzędzi na karcie Pomiar prawym przyciskiem myszy kliknij nazwaną sieć Okno poleceń geodezyjnych.
  2. W wierszu polecenia wprowadź:

    FIGURE BRG-DIST [kierunek] [kwadrant] [odległość]

Przykładowy wiersz polecenia

BEG BFIG

FIG NE 1000 1000

FIG BD 61.1111 1 30.480

AZIMUTH: 61.1111 DISTANCE: 30.4800

NORTH: 1014.6902 EAST: 1026.7063

END

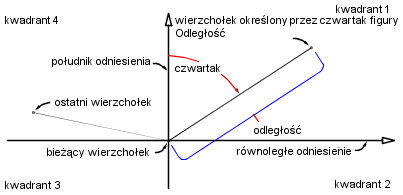

Poniżej przedstawiono przykład działania polecenia tworzenia wierzchołka na podstawie czwartaka i odległości:

Składnia polecenia

FIGURE BRG-DIST [kierunek] [kwadrant] [odległość]

Synonim polecenia

FIG BD

Parametr Definicja
kierunek Żądany kierunek. Wartość tę należy wprowadzić w bieżących jednostkach kąta obowiązujących w bazie danych pomiarów: DMS, radianach, stopniach dziesiętnych, milicalach lub radianach.
kwadrant Podaj kwadrant, korzystając z jednego z następujących numerów: 1 (dla NE), 2 (dla SE), 3 (dla SW) lub 4 (dla NW).
odległość Zmierzona odległość od bieżącego wierzchołka do nowego wierzchołka. Tę wartość należy wprowadzać w bieżących jednostkach odległości obowiązujących w bazie danych.
