Etykietowanie szeregu rur

W widokach planu lub profilu można etykietować serię kolejno połączonych rur z jedną etykietą rury.

Etykieta szeregu połączonych rur ułatwia zminimalizowanie liczby etykiet wyświetlanych w sieci rurociągów.

Po umieszczeniu kursora powyżej etykiety rury łączącej rury znajdujące się w łączeniu są podświetlone. Wyświetlenie listy rur jest możliwe również za pomocą polecenia Lista programu AutoCAD. Po dodaniu etykiety łączenia połączone rury wchodzące w skład łączenia można zaznaczyć poprzez wybranie tej etykiety.

Aby oznaczyć etykietami serię rur w widoku planu

1. Kliknij kartę Opispanel Etykiety i tabelemenu Dodaj etykietySieć rurociągówPlan połączonych rur.

2. W wierszu polecenia pojawi się monit o wybranie pierwszej części sieci rurociągów (rury lub struktury).

3. Kliknij rurę lub strukturę w sieci rurociągów na rysunku, aby zdefiniować punkt początkowy połączonego zakresu rur.

4. W wierszu polecenia pojawi się monit o wybranie kolejnej części sieci rurociągów (rury lub struktury).

5. Kliknij część (rurę lub strukturę) w celu zdefiniowania punktu końcowego łączenia.
6. Naciśnij klawisz Enter.

   Zostanie wyświetlony następujący monit:

   Określ położenie etykiety na rurze:

7. Określ położenie dla etykiety, klikając jedną z rur w łączeniu. Należy kliknąć rurę, nie strukturę.

   Po wybraniu rury, która nie została uwzględniona w szeregu zostanie wyświetlony monit wskazujący na konieczność umieszczenia etykiety na rurze łączonej.

   Etykietę można przesuwać wzdłuż łączenia za pomocą uchwytu suwaka .

Aby oznaczyć etykietami serię rur w widoku profilu

1. Kliknij kartę Opispanel Etykiety i tabelemenu Dodaj etykietySieć rurociągówProfil rur połączonych.

2. W wierszu polecenia pojawi się monit o wybranie pierwszej części sieci rurociągów (rury lub struktury).

3. Kliknij rurę lub strukturę w sieci rurociągów na rysunku, aby zdefiniować punkt początkowy połączonego zakresu rur.

4. W wierszu polecenia pojawi się monit o wybranie kolejnej części sieci rurociągów (rury lub struktury).

5. Kliknij część (rurę lub strukturę) w celu zdefiniowania punktu końcowego łączenia.
6. Naciśnij klawisz Enter.

   Zostanie wyświetlony następujący monit:

   Określ położenie etykiety na rurze:

7. Określ położenie dla etykiety, klikając jedną z rur w łączeniu. Należy kliknąć rurę, nie strukturę.

   Po wybraniu rury, która nie została uwzględniona w szeregu zostanie wyświetlony monit wskazujący na konieczność umieszczenia etykiety na rurze łączonej.

   Etykietę można przesuwać wzdłuż łączenia za pomocą uchwytu suwaka .

Aby zaznaczyć połączony zakres rur

Wykonaj jedną z poniższych czynności:

• Umieść kursor ponad etykietą połączeń. Powoduje to podświetlenie części składających się na łączenie.

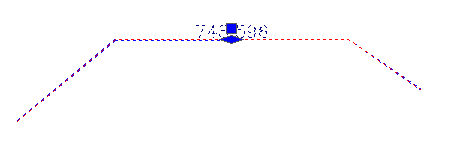

• Prawym przyciskiem myszy kliknij etykietę łączenia rur i wybierz opcję Pokaż szereg połączonych rur. Pomiędzy punktem początkowym i końcowym połączonego zakresu rur zostanie wyświetlona linia kropkowana, jak na następującej ilustracji. Uchwytu ślizgowego w kształcie rombu można użyć do przesuwania etykiety wzdłuż łączenia. Aby usunąć zaznaczenie, w menu kontekstowym usuń zaznaczenie opcji Pokaż szereg połączonych rur.


Aby przesunąć etykietę rury łączonej

Etykiety łączeń nie są zakotwiczone w żadnej rurze ani strukturze. Można je swobodnie przesuwać do dowolnych połączonych rur lub struktur w zakresie łączenia.

• Kliknij etykietę, która ma zostać przesunięta, a następnie wybierz uchwyt ślizgowy .

Przesuń etykietę do żądanego położenia.

Uwaga: Etykiety rur łączonych podczas przeciągania zachowują się tak samo, jak etykiety zwykłych rur. Należy kliknąć okrągły uchwyt, aby przywrócić przeciągniętą etykietę do stanu domyślnego.

Aby zresetować położenie kotwicy etykiety łączącej wiele części sieci rurociągów

1. W wierszu polecenia wprowadź ResetAnchorPipe.
2. W obszarze rysunku wybierz etykietę łączącą wiele części rury (etykietę szeregu połączonych rur).
3. Wybierz nowy punkt zakotwiczenia, klikając rurę należącą do tej samej sieci. Należy kliknąć rurę, nie strukturę.

   Położenie nowego zakotwiczenia zostaje ustalone, a w punkcie środkowym wybranej rury wyświetlona zostaje etykieta połączenia.
