Tworzenie punktów na przecięciu Kierunek/linia trasowania

Umożliwia utworzenie punktu na przecięciu linii kierunkowej i linii trasowania lub w punkcie odsuniętym od punktu przecięcia.

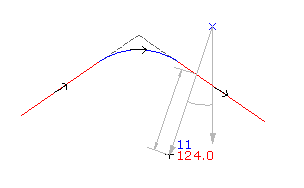

Utwórz punkt odsunięty od przecięcia linii kierunkowej i linii trasowania, wybierając linię kierunkową, a następnie określając odsunięcie od linii kierunkowej i odsunięcie od linii trasowania.

1. Wybierz ustawienia i style, warstwy, grupy punktów i klucze opisu.
2. Karta Narzędzia główne panel Utwórz dane terenu menu Punkty Utwórz punkty — przecięcia Kierunek/linia trasowania .
3. Wybierz obiekt linii trasowania.
4. Podaj odsunięcie, wykonując jedną z czynności:
   • Podaj odległość.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych, aby określić punkt definiujący odsunięcie.
5. Podaj punkt początkowy, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu.
6. Podaj kierunek z punktu początkowego, wykonując jedną z czynności:
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych do podania punktu.
   • Wprowadź Z, a następnie podaj azymut linii kierunkowej.
   • Wprowadź K, następnie podaj kwadrant i kierunek.
7. Podaj odsunięcie, wykonując jedną z czynności:
   • Podaj odległość.
   • Wskaż punkt na rysunku.
   • Użyj poleceń przezroczystych, aby określić punkt definiujący odsunięcie.

   Wszystkie punkty przecięcia na rysunku są oznaczane symbolem X. Jeśli znalezione zostanie tylko jedno przecięcie, punkt tworzony jest automatycznie.

8. Podaj punkt przecięcia, wykonując jedną z czynności:
   • Kliknij obok znaku X, w którym punkt ma zostać utworzony.
   • Wprowadź W, aby wstawić punkty dla obu przecięć.
9. Wprowadź opis lub naciśnij klawisz Enter, aby go pominąć.
10. Podaj rzędną punktu lub naciśnij klawisz Enter, aby ją pominąć.

Uwaga: Na sposób wyświetlania punktu ma wpływ wiele czynników. Aby uzyskać więcej informacji, zobacz temat Informacje o sterowaniu sposobem wyświetlania punktów na rysunku.
