Sieć geodezyjna to szereg połączonych ze sobą linii, które odzwierciedlają ustawienia instrumentów (lub pikiet) służących do dokonywania obserwacji. Sieć zawiera wszystkie znane powiązane punkty kontrolne, znane kierunki, ustawienia i obserwacje.
Wskazówka: Polecenie Importuj dane geodezyjne służy do tworzenia sieci i importowania danych z zastosowaniem interfejsu kreatora. Aby uzyskać więcej informacji, patrz
Kreator importowania danych pomiarowych.
Po zaimportowaniu lub utworzeniu danych w sieci pomiarów można wstawić sieć do rysunku w programie Autodesk Civil 3D jako obiekt sieci.

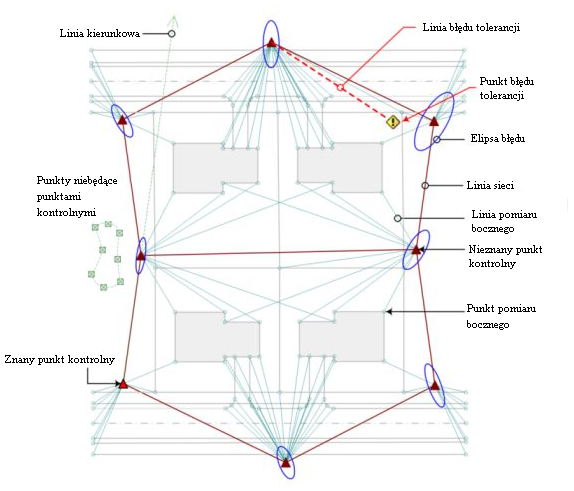

Poniża ilustracja przedstawia komponenty sieci:
Praca z sieciami — wskazówki
- Zatrzymanie wskaźnika myszy na rysunku na dowolnym komponencie sieci powoduje wyświetlenie etykiety narzędzi zawierającej informacje o danym komponencie.
- Wybranie komponentu na rysunku i kliknięcie go prawym przyciskiem myszy powoduje wyświetlanie opcji umożliwiających przejście do danych pomiarowych dostępnych na karcie Pomiary i wprowadzenie zmian lub aktualizację danych.
- Na karcie Pomiary w obszarze narzędzi możliwa jest zmiana kolejności wyświetlania sieci przy wykorzystaniu funkcji przeciągania i upuszczania. W przypadku przeciągania i upuszczania sieci jest ona wstawiana po pozycji sieci, na którą została upuszczona. Przeciągnij sieć i upuść ją w kolekcji Sieci, aby była wyświetlana jako pierwsza na liście.
- Możliwe jest przeciągnięcie i upuszczenie sieci z karty Pomiary w Obszarze narzędzi bezpośrednio na rysunek.
- Zalecane jest tworzenie nowej sieci dla każdej fazy projektu geodezyjnego.
- Utworzenie nowej sieci pomiarów umożliwia używanie Okna poleceń geodezyjnych do przeprowadzania obliczeń dotyczących punktów z istniejących sieci pomiarów. Wprowadzane dane są przechowywane w pliku wsadowym, gdzie w razie potrzeby można je zmieniać i ponownie uruchamiać poprawiony plik bez naruszania integralności innych sieci pomiarów.
